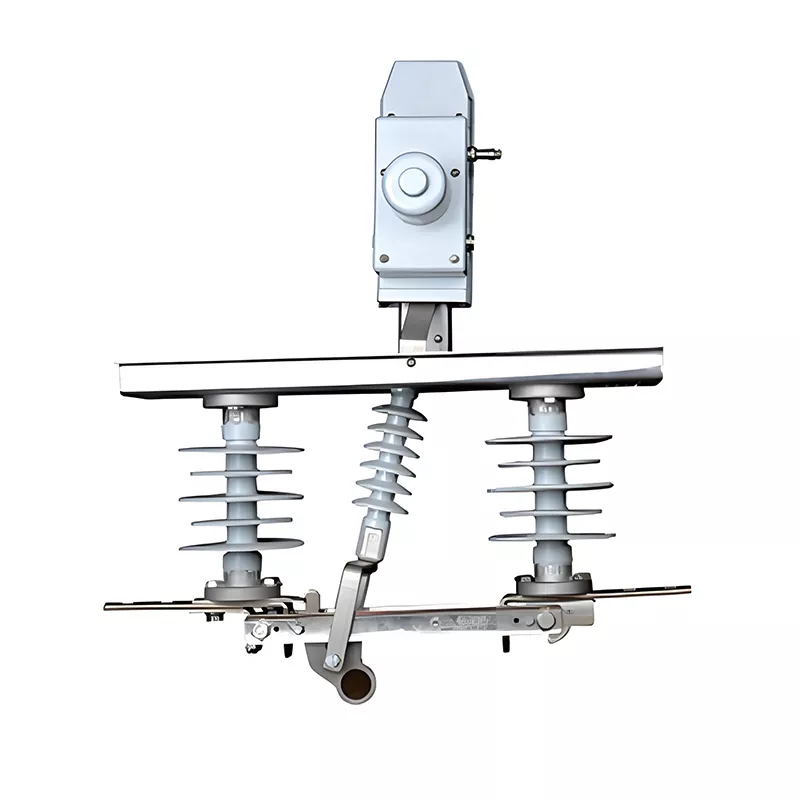

Suis Pembumian 24kv

Suis Pembumian HUAJIDIAN 24kV ialah peranti pengasingan pintar dipasang tiang yang dibangunkan secara bebas untuk rangkaian pengedaran overhed 10kV. Ia menyepadukan mekanisme pengendalian elektrik, perlindungan penebat keseluruhan, dan penghantaran mekanikal yang cekap, membolehkan buka dan penutupan jarak jauh dan tempatan yang fleksibel. Ia memainkan peranan teras dalam pengasingan keselamatan talian, perlindungan penyelenggaraan gangguan kuasa, dan pemantauan grid kuasa pintar, dan merupakan peralatan sokongan teras untuk transformasi automasi rangkaian pengedaran.

HUAJIDIAN menawarkan mekanisme pengendalian tersuai untuk disesuaikan dengan pelbagai penyelesaian bekalan kuasa di tapak, termasuk kuasa solar dan bateri DC, dan serasi dengan keadaan pembinaan grid kuasa tempatan. Semua pengeluaran, ujian, penyesuaian dan perkhidmatan selepas jualan dikendalikan oleh kilang kami sendiri, dengan pasukan teknikal menyediakan perundingan 24/7 mengenai pemilihan dan penyesuaian penyelesaian.

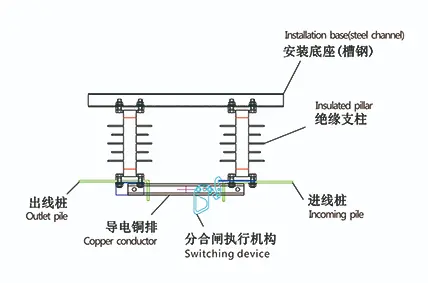

Perwakilan struktur

Jenis pengenalan

Kelebihan Produk Teras

1. Prestasi Penebat Kuat, Boleh Disesuaikan dengan Persekitaran Luaran Yang Keras

Dilengkapi dengan penebat komposit jarak rayapan yang besar, mencapai penarafan anti-pencemaran Kelas IV, tahan kilat kilat dan penuaan, dan mampu menahan kelembapan, habuk, dan kakisan semburan garam pantai; reka bentuk berasingan komponen penebat dan litar konduktif memastikan pengasingan yang boleh dipercayai antara bahagian hidup dan komponen pembumian; semua kekerapan kuasa dan impuls kilat menahan penunjuk voltan memenuhi piawaian, sesuai untuk kedua-dua garis altitud tinggi dan rendah.

2. Litar Konduktif Tahan Kakisan dan Tahan Lama, Hayat Mekanikal yang Panjang

Litar konduktif utama menggunakan proses tembaga bersalut perak, menghasilkan rintangan sentuhan rendah, kekonduksian yang sangat baik, dan kenaikan suhu rendah semasa operasi jangka panjang; hubungan simetri mengurangkan kehilangan tekanan; komponen mekanikal utama menggunakan keluli tahan karat + anti-karat berganda bergalvani panas, mencegah karat dan kesesakan; hayat operasi mekanikal ≥10,000 kitaran, menghapuskan risiko sentuhan yang lemah semasa operasi jangka panjang.

3. Reka Bentuk Ringan dan Modular, Kos Pemasangan dan Penyelenggaraan yang Lebih Rendah

Suis Pembumian 24kV menampilkan reka bentuk yang ringan dan modular, membenarkan pemasangan terus pada crossarm pengedaran standard tanpa pengubahsuaian menara. Struktur pemacu pautannya menawarkan kecekapan penghantaran yang tinggi dan operasi yang lancar, memudahkan pentauliahan di tapak dan mengurangkan beban kerja penyelenggaraan seterusnya, mengurangkan perbelanjaan penyelenggaraan pembinaan dan kitaran hayat dengan ketara.

Parameter Teknikal Utama

Senario Berkenaan

1. Pembahagian talian utama dan pengasingan talian cawangan: cabut dengan cepat bahagian kerosakan dan meminimumkan kawasan gangguan;

2. Talian jauh tanpa pengawasan: mengawal penyelenggaraan dan penukaran talian dari jauh, mengurangkan kos memanjat tiang manual;

3. Pengasingan sambungan pengedaran voltan tinggi di taman perindustrian: pautan dengan sistem automasi rangkaian pengedaran untuk mencapai pemindahan beban dan diagnosis kerosakan pantas;

4. Pengasingan talian sambungan grid kuasa fotovoltaik dan angin: dibumikan dengan pasti semasa penyelenggaraan, memastikan keselamatan sambungan grid tenaga baharu.

Kajian Kes: Projek Naik Taraf Grid Kuasa Luar Bandar di Kawasan Pergunungan di China Tengah

Peningkatan pintar biro bekalan kuasa daerah bagi grid kuasa luar bandar di kawasan pergunungan memberikan cabaran seperti talian bertaburan, pencemaran semburan garam yang berat dan jarak penyelenggaraan yang jauh. Suis pemutus sambungan manual tradisional memerlukan juruelektrik memanjat tiang untuk setiap penyelenggaraan, mengakibatkan risiko tinggi dan pengendalian kerosakan yang perlahan. Projek itu memperoleh 86 Suis Pembumian HUAJIDIAN 24kV berkuasa solar. Selepas dua tahun beroperasi, operasi jarak jauh telah mengurangkan rondaan talian di tapak sebanyak 70%, penebat anti-pencemaran Kelas IV telah menghapuskan kerosakan lampu kilat semasa musim berkabus, dan tempoh gangguan talian telah berkurangan sebanyak 62%.

Kelebihan Berbanding Suis Putus Sambungan Manual Tradisional

Spesifikasi Pemasangan dan Penyelenggaraan

1. Keperluan Pemasangan

Ditetapkan pada lengan pengedaran luar standard; tapak pemasangan mestilah bebas daripada getaran yang teruk dan gas menghakis; ketinggian pemasangan mesti memenuhi keperluan jarak keselamatan voltan tinggi dan serasi dengan dimensi tiang/menara biasa.

2. Pemasangan dan Pentauliahan

Selepas selesai, semak tindakan membuka dan menutup, penunjuk mekanikal dan isyarat kawalan jauh untuk memastikan suis beroperasi dengan lancar tanpa gangguan.

3. Penyelenggaraan Harian

Bersihkan kotoran penebat secara kerap, semak karat pada komponen penghantaran, sahkan pengedap selongsong mekanisme, dan semak paras bateri bekalan kuasa kawalan jauh; pemeriksaan khas diperlukan selepas hujan lebat, taufan, dan cuaca semburan garam, dan penebat mesti dibersihkan dengan segera.

Perkhidmatan Konfigurasi dan Penyesuaian Pilihan

1. Penyesuaian Spesifikasi Semasa: 400A~1250A pilihan, altitud tinggi dan versi dipertingkatkan suhu rendah tersedia;

2. Antara Muka Komunikasi Automasi Pilihan: Menyambung kepada sistem SCADA untuk memuat naik kedudukan buka/tutup dan data penggera kerosakan peralatan;

3. Penyesuaian Penyelesaian Bekalan Kuasa: Pilih antara kuasa solar dan bekalan kuasa bateri DC tanpa kuasa sesalur luaran;

4. Pelbagai model mekanisme pengendalian elektrik tersedia, serasi dengan protokol komunikasi kawalan jauh yang berbeza.

Soalan Lazim

S1: Bolehkah Suis Pembumian 24kV ini digunakan secara stabil di kawasan pantai dengan semburan garam berat dan altitud tinggi?

A1: Ya. Peralatan ini didatangkan secara standard dengan penebat komposit jarak menjalar besar Kelas IV, yang boleh menahan semburan garam, habuk dan persekitaran pantai yang lembap; semua bahagian bergerak logam menggunakan keluli tahan karat + teknologi anti-karat berganda bergalvani panas. Versi penebat yang dipertingkatkan boleh disesuaikan untuk kawasan altitud tinggi untuk memenuhi keperluan pembetulan voltan tahan altitud tinggi; semua ujian voltan tahan telah lulus ujian jenis.

S2: Apakah kaedah bekalan kuasa yang disokong oleh mekanisme pengendalian elektrik apabila tiada kuasa sesalur pada tiang?

A2: HUAJIDIAN menawarkan dua penyelesaian bekalan kuasa luar grid: bekalan kuasa bateri DC litium-ion bebas dan bekalan kuasa panel solar dengan modul pengecasan dan kawalan. Kedua-dua penyelesaian boleh beroperasi secara bebas daripada sumber kuasa luaran selama lebih 18 bulan, boleh disesuaikan sepenuhnya dengan kawasan pergunungan, kawasan pastoral dan talian atas tanpa bekalan kuasa.

S3: Bolehkah peralatan menyambung ke sistem SCADA rangkaian pengedaran sedia ada dan memuat naik isyarat kerosakan dari jauh?

A3: Modul komunikasi sekunder pilihan tersedia, serasi dengan protokol komunikasi grid kuasa arus perdana. Selepas menyambung ke platform SCADA, ia boleh memuat naik maklumat kerosakan seperti kedudukan membuka dan menutup, penggera jamming mekanisme, dan voltan bateri rendah untuk alat kawalan jauh dalam masa nyata, membolehkan pemantauan dalam talian jauh bagi suis dipasang pada tiang dan mengurangkan beban kerja pemeriksaan di tapak.
