Pemutus Litar Vakum 35kV/33kV

Kumpulan HUAJIDIAN mengendalikan saluran pengeluaran yang berdedikasi dan automatik sepenuhnya untuk pemutus litar vakum 35kV/33kV ini. Setiap unit menjalani ujian kilang yang ketat sebelum penghantaran dan dilengkapi dengan pensijilan 3C, laporan ujian kilang dan laporan ujian jenis, mematuhi sepenuhnya piawaian GB/T 1984-2014 dan IEC 60694.

Semua komponen teras ialah bahagian HUAJIDIAN tulen, menghapuskan isu keserasian yang dikaitkan dengan komponen pihak ketiga dan memastikan jaminan bersatu untuk keseluruhan unit. Kemudahan piawai ini menyepadukan R&D, pengeluaran dan perkhidmatan selepas jualan, menawarkan penyelesaian suis komprehensif yang serasi dengan pelbagai kabinet jenis tetap dalaman. Sebagai pembekal global, HUAJIDIAN menyediakan lukisan teknikal dwibahasa (Cina/Inggeris) dan dokumentasi pemasangan untuk memudahkan penyampaian projek di peringkat domestik dan antarabangsa.

Gambaran Keseluruhan dan Aplikasi Produk

1. Bilik pengagihan kuasa untuk perusahaan perindustrian (lombong, kilang keluli, loji simen, dsb.)

2. Projek pengubahsuaian dan pembinaan baharu bagi pencawang awam bandar dan luar bandar

3. Sistem pengagihan kuasa bertingkat tinggi untuk kompleks komersial dan taman perindustrian

4. Peralatan pengedaran bukan standard untuk pencawang jenis kotak dan unit utama cincin (RMU)

5. Kemudahan dengan persekitaran mudah terbakar atau mudah meletup, seperti tumbuhan kimia dan bahan baharu

Ciri-ciri Struktur Produk

1. Reka bentuk yang padat dan menjimatkan ruang

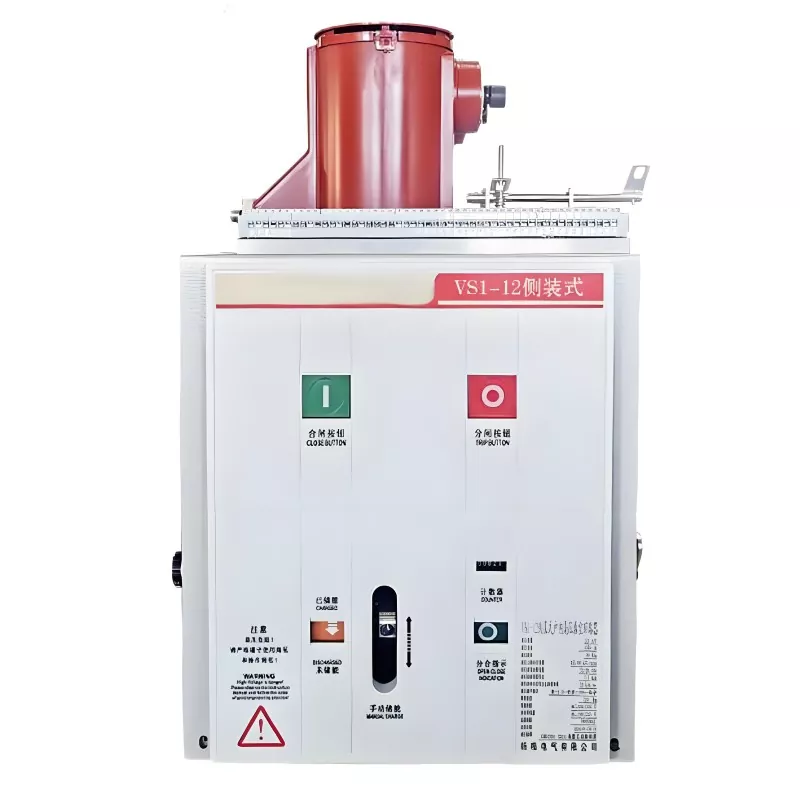

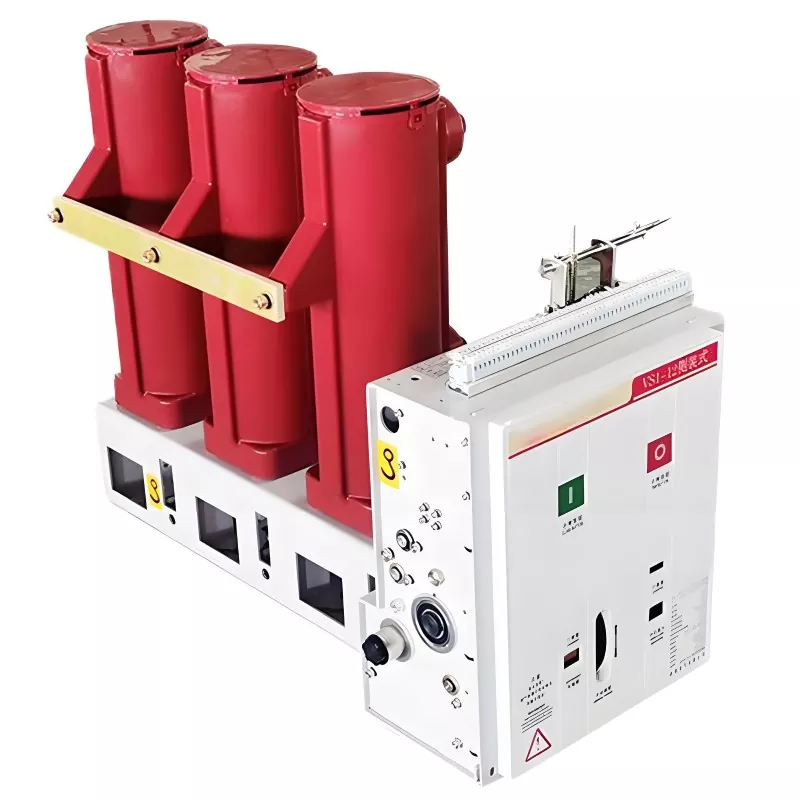

Pemutus Litar Vakum 35kV/33kV menampilkan panel kendalian putih yang dipasangkan dengan tiang penebat pepejal merah yang disusun secara mendatar. Ia tidak memerlukan kelegaan belakang untuk operasi, membenarkan kedalaman kabinet disimpan dalam 900mm. Didatangkan standard dengan tapak pelekap khusus dan lubang pemasangan standard pra-gerudi; sesuai untuk penyepaduan ke dalam kabinet suis atau pemasangan bebas dalam unit utama gelang (RMU) dan pencawang jenis kotak.

2. Saling Kunci Mekanikal untuk Mencegah Salah Operasi

Mempunyai mekanisme interlock mekanikal bersepadu pada panel yang bersambung dengan suis putus dan pembumian kabinet, dengan berkesan menghalang ralat berisiko tinggi seperti menutup suis pembumian di bawah beban atau membumikan litar hidup.

3. Tiang Bertebat APG Kekuatan Tinggi

Menggunakan silinder penebat epoksi APG (Automatic Pressure Gelation); kekuatan dielektrik jauh melebihi piawaian IEC. Tahan kepada kelembapan, habuk dan pemeluwapan, menghapuskan risiko rayapan dan kilatan kilat.

4. Mekanisme Spring Bersepadu Terbukti

Mekanisme spring bersepadu menawarkan lebih 20 tahun pengesahan pasaran, menawarkan jangka hayat mekanikal sehingga 30,000 operasi dan 50 operasi pemutus litar pintas kapasiti penuh. Prestasi pembukaan dan penutupan yang stabil menjadikannya sesuai untuk aplikasi industri yang memerlukan penukaran yang kerap.

Jadual Spesifikasi Teknikal Teras

Lima Kelebihan Utama

1. Pemadaman Arka Vakum: Selamat untuk Persekitaran Berisiko Tinggi

Mempunyai interrupter vakum tinggi terbina dalam; gangguan kerosakan berlaku tanpa api terbuka atau risiko letupan, menghalang kemalangan sekunder. Sesuai untuk persekitaran yang mudah terbakar dan mudah meletup, seperti loji pemprosesan kimia.

2. Penebat Bermeterai Pepejal: Berdaya tahan dalam Persekitaran Yang Keras

Tiang epoksi tertutup pepejal bersepadu menahan kelembapan, habuk dan pemeluwapan, dengan ketara mengurangkan kekerapan kegagalan berkaitan penebat.

3. Ultra-Pantas, Perlindungan Komprehensif: Meminimumkan Kerosakan Peralatan

Menyediakan perlindungan jarak penuh terhadap beban lampau, litar pintas dan arus bocor. Gangguan arus kerosakan pantas—dengan masa buka ≤0.05s dan masa tutup ≤0.1s—melindungi pengubah hiliran, motor dan talian penghantaran.

4. Sehingga 10 Tahun Operasi Tanpa Penyelenggaraan: Menurunkan Kos O&M

Tiang tertutup pepejal menghapuskan keperluan untuk menggantikan pencelah atau komponen penebat; penyelenggaraan rutin terhad kepada pembersihan mekanisme operasi, mengurangkan kos secara drastik untuk alat ganti dan pemeriksaan manual.

5. Sokongan OEM Bersatu: Perkhidmatan Selepas Jualan Diperkemas

Semua komponen adalah bahagian HUAJIDIAN tulen, memastikan keserasian elektrik dan dimensi yang sempurna. Perkhidmatan selepas jualan bersatu menghapuskan kerumitan yang berkaitan dengan penyelarasan pembaikan merentas pelbagai pembekal.

Perkhidmatan Penyesuaian

1. Kapasiti Arus dan Pecah: Arus berkadar 630A/1250A dan arus pemutus litar pintas 20/25/31.5kA tersedia.

2. Bekalan Kuasa Operasi: Standard DC 110V/220V; Skim kawalan AC boleh disesuaikan atas permintaan.

3. Peningkatan Pintar: Modul pemantauan dalam talian pilihan membolehkan pembukaan/penutupan jauh, pemantauan masa nyata suhu sentuhan dan status peralatan, dan keserasian dengan sistem automasi kuasa.

Aplikasi Projek Dunia Sebenar

1. Projek Pengagihan Kuasa 35kV di Lombong Logam Bukan ferus di Mongolia Dalam

Pada 2023, pencawang utama bawah tanah lombong tembaga yang besar memperoleh 16 unit pemutus litar HUAJIDIAN 33kV 1250A/31.5kA. Memandangkan persekitaran lombong yang berdebu dan turun naik suhu harian yang ketara, kutub yang dimeterai pepejal secara berkesan menghapuskan isu kilat over kondensasi yang biasa dengan suis jenis minyak yang lebih lama. Selepas tiga tahun operasi berterusan yang memerlukan hanya pembersihan mekanisme, kos O&M tahunan pencawang menurun sebanyak 68%, manakala peranti saling mengunci menghapuskan pelbagai risiko ralat operasi semasa penyelenggaraan.

2. Projek Pencawang Jenis Kotak untuk Taman Perindustrian Kimia di Zhejiang

Pada tahun 2024, sebuah perusahaan fluorokimia memperoleh 9 pemutus litar tersuai yang dilengkapi dengan modul pemantauan pintar. Terletak di zon kalis letupan Kelas A, teknologi pemadam arka vakum menghapuskan nyalaan terbuka, dengan itu menghapuskan risiko kebakaran litar pintas. Pemantauan jauh membolehkan operasi tanpa pemandu pencawang jenis kotak, dan tersandung pantas semasa dua gangguan litar pintas talian berasingan menghalang kerugian yang berkaitan dengan penutupan pengeluaran berskala besar.

Soalan Lazim

S1: Apakah kitaran penyelenggaraan untuk pemutus litar vakum HUAJIDIAN 35kV/33kV? Adakah penggantian berkala bahagian diperlukan?

A1: Tiang bertutup pepejal dan pencelah vakum mempunyai tempoh bebas penyelenggaraan selama 10 tahun; penyelenggaraan rutin hanya melibatkan pembersihan habuk daripada mekanisme spring dan komponen transmisi pelincir. Tidak perlu menggantikan pencelah atau tiang penebat dalam tempoh 10 tahun, dengan ketara mengurangkan inventori alat ganti dan beban kerja penyelenggaraan.

S2: Bolehkah pemutus litar 33kV ini digunakan hanya dengan suis tetap XGN, atau adakah ia serasi dengan peralatan bukan standard seperti Unit Utama Cincin (RMU) dan pencawang jenis kotak?

A2: Ia serasi. Unit ini dilengkapi dengan asas pemasangan standard universal; ia boleh disepadukan ke dalam suis XGN atau digunakan untuk memasang peralatan kuasa bukan standard secara bebas seperti unit utama gelang (RMU) atau pencawang jenis kotak. Dimensi asas boleh dilaraskan di kilang berdasarkan lukisan kabinet pelanggan.

S3: Apakah dokumen kelayakan yang boleh disediakan oleh HUAJIDIAN untuk grid kuasa dan tender projek perindustrian?

J3: Kami menyediakan set lengkap kelayakan rasmi, termasuk pensijilan mandatori 3C, laporan pemeriksaan kilang untuk unit lengkap dan laporan ujian jenis pihak ketiga yang mematuhi piawaian kebangsaan (GB) dan IEC. Semua dokumen mempunyai setem rasmi, memenuhi keperluan untuk tender grid domestik serta pelepasan dan penerimaan kastam untuk projek luar negara.
