Sistem Kuasa 20MVA, 33kV/11kV, 50Hz/60Hz
Pensijilan IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

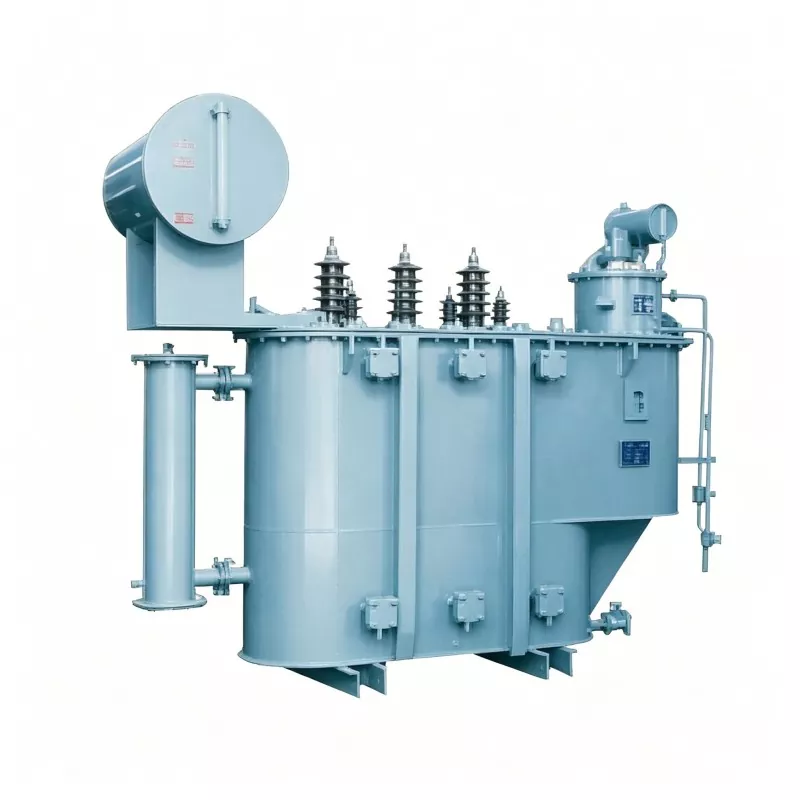

Pengubah kuasa 33kV 11kV 20mVA Huajidian ialah peralatan penghantaran dan pengedaran kuasa teras untuk sederhana dan grid kuasa voltan tinggi. Sebagai pengeluar pengubah kuasa domestik profesional, Huajidian memanfaatkan bertahun-tahun R&D dan pengalaman pengeluaran untuk mengoptimumkan struktur dan prestasi produk. Berbeza dengan saiz kecil dan sederhana transformer pengedaran, peralatan berkapasiti besar ini digunakan terutamanya di pencawang pusat serantau, menjalankan tugas teras pengagihan step-down 33kV hingga 11kV. Ia boleh disesuaikan dengan keadaan grid kuasa yang kompleks, menahan operasi beban tinggi jangka panjang dan impak litar pintas serta-merta, dan digunakan secara meluas dalam projek utama seperti peningkatan grid kuasa bandar, infrastruktur taman perindustrian dan pengagihan sambungan grid tenaga baharu.
Produk ini diperakui sistem kualiti ISO, memenuhi piawaian kecekapan tenaga kebangsaan dan ciri yang diseragamkan manufacturing processes and rigorous quality control, meeting the construction and operation requirements of various pencawang bertaraf tinggi.
1. Kapasiti Dinilai: 20MVA (20000kVA), sesuai untuk senario beban pengagihan kuasa serantau sederhana hingga besar.
2. Tahap Voltan: 33kV pada bahagian voltan tinggi, 11kV pada bahagian voltan rendah; bahagian voltan tinggi boleh dilengkapi dengan penukar pili ±2×2.5% atau ±5% off-load/on-load untuk pelarasan voltan fleksibel untuk menyesuaikan diri dengan voltan grid turun naik.
3. Fasa dan Kekerapan: Tiga fasa, 50Hz, serasi dengan piawaian grid kuasa arus perdana domestik dan antarabangsa.
4. Nilai Arus: Kira-kira 350A pada bahagian voltan tinggi 33kV dan lebih kurang 1050A pada voltan rendah 11kV sisi (dikira mengikut formula kuasa standard, dengan kapasiti galas beban yang stabil).
Konfigurasi standard Dyn11/YNd11, menekan harmonik grid dengan berkesan, meningkatkan kualiti bekalan kuasa dan menyediakan keadaan pembumian neutral yang boleh dipercayai untuk bahagian voltan rendah; konfigurasi arus perdana dalam kuasa moden sistem pengedaran.
7%-10%, boleh disesuaikan mengikut keperluan kapasiti litar pintas pencawang, dengan berkesan mengehadkan arus litar pintas dan memastikan keselamatan grid kuasa dan peralatan terminal.
Memenuhi impuls kilat menahan voltan dan kekerapan kuasa menahan piawaian voltan untuk 33kV dan 11kV sistem. Impuls kilat menahan voltan pada bahagian 33kV mencapai 170kV, menunjukkan penebat yang sangat baik dan prestasi perlindungan kilat, sesuai untuk keadaan kerja luar yang kompleks.
Produk ini menyokong pelesapan haba dwi-mod untuk menyesuaikan diri dengan beban dan keadaan persekitaran yang berbeza:
- Penyejukan Sendiri Rendam Minyak ONAN: Bergantung pada perolakan semula jadi minyak penebat dan pelesapan haba pasif daripada sirip tangki, sesuai untuk senario beban konvensional, dengan penggunaan tenaga yang rendah dan bunyi yang rendah.
- Penyejukan Udara Rendam Minyak ONAF: Digabungkan dengan kipas luaran untuk penyejukan udara paksa, meningkatkan dengan ketara kapasiti beban lampau peralatan dan memenuhi permintaan bekalan kuasa beban tinggi semasa penggunaan elektrik puncak periods.
Teras peralatan menggunakan kepingan keluli silikon kebolehtelapan tinggi atau aloi amorfus bahan kehilangan rendah, dengan berkesan mengurangkan kehilangan tanpa beban dan beban, memenuhi piawaian kecekapan tenaga peringkat kebangsaan I dan II. Struktur keseluruhan menggunakan reka bentuk yang tertutup dan tahan kakisan, dengan cangkang tangki yang diperkukuh, sesuai untuk senario kompleks seperti pemasangan dalaman dan luaran, altitud tinggi, dan perbezaan suhu yang besar. Reka bentuk litar minyak yang dimeterai sepenuhnya menghalang penuaan dan kemerosotan minyak penebat, dengan ketara mengurangkan kos penyelenggaraan kemudian dan memastikan jangka panjang pengendalian peralatan yang stabil.
Pengubah kuasa 33kV 11kV 20mVA digunakan secara meluas dalam pencawang bandar, pencawang pengedaran taman industri, pencawang bersambung grid tenaga baharu, dan projek bekalan kuasa infrastruktur perbandaran. It is suitable for medium kepada senario bekalan kuasa beban besar seperti kawasan perumahan bandar yang padat penduduk, loji perindustrian besar, lapangan terbang dan kereta api yang menyokong bekalan kuasa, penukaran voltan stesen janakuasa angin dan suria, dan peningkatan grid kuasa.
Kajian Kes: Projek Pencawang GIS Brihart 33/11kV di Bangladesh
Dalam projek EPC pencawang GIS Brihart 33/11kV bagi peningkatan sistem pengagihan kuasa Bangladesh, Huadian disesuaikan dan membekalkan pengubah kuasa 33kV 11kV 20mVA sebagai peralatan langkah turun teras pencawang. Mensasarkan persekitaran yang teruk dengan suhu tinggi dan kelembapan di kawasan setempat, produk tersebut telah mengoptimumkannya prestasi anti-karat, kalis lembapan dan pelesapan haba, dan menggunakan mod penyejukan udara ONAF untuk memastikan stabil operasi di bawah beban tinggi berterusan.
Selepas pentauliahan, peralatan berjaya menyelesaikan penukaran daripada kuasa voltan tinggi 33kV kepada 11kV voltan pengagihan, menyelesaikan isu kapasiti bekalan kuasa tidak mencukupi dan voltan tidak stabil di Langpu kawasan. Ini memastikan bekalan kuasa ke kawasan perindustrian dan kediaman sekitar, meningkatkan kebolehpercayaan grid kuasa serantau sebanyak 30%, dan telah mengekalkan operasi yang stabil dengan kegagalan sifar sejak pentauliahan, memperoleh pendapatan yang tinggi pujian daripada pemilik dan pihak berkuasa tempatan.
Dengan peningkatan berterusan penjimatan tenaga grid kuasa dan keperluan pengurangan penggunaan, ia adalah dinasihatkan untuk secara eksplisit memerlukan peralatan untuk memenuhi piawaian kecekapan tenaga peringkat kebangsaan I dan II semasa perolehan. Produk Huadian menggunakan teras besi kehilangan rendah dan reka bentuk penggulungan yang dioptimumkan, menghasilkan operasi yang rendah penggunaan tenaga dan mengurangkan kos operasi jangka panjang dengan berkesan.
Model pengubah berkapasiti besar ini tidak tersedia dan mesti disesuaikan berdasarkan projek sebenar syarat. Sebelum perolehan, parameter utama seperti kaedah pemasangan, ketinggian, suhu ambien dan sistem kapasiti litar pintas mesti disahkan untuk memastikan keserasian peralatan yang tepat.
Pengubah aras voltan ini memerlukan penggunaan suis voltan tinggi 33kV/11kV, suis penebat gas SF6, GIS menggabungkan peralatan elektrik, dan peranti perlindungan geganti untuk membentuk sistem pengagihan kuasa yang lengkap, memastikan operasi grid kuasa yang selamat dan patuh.
S1: Adakah pengubah kuasa 33kV 11kV 20mVA ini sesuai untuk pemasangan altitud tinggi luar?
A1: Ya. Huajidian boleh menyesuaikan pengubah mengikut ketinggian projek dan suhu ambien, menaik tarafnya dengan tetulang penebat altitud tinggi, rintangan UV, kakisan dan ciri perlindungan kelembapan. Ia sesuai untuk persekitaran luaran terbuka, voltan rendah altitud tinggi dan boleh menahan cuaca yang melampau keadaan seperti suhu tinggi, angin kencang, dan hujan.
S2: Apakah perbezaan antara konfigurasi penukar pili atas beban dan penukar paip luar beban untuk pengubah ini?
A2: Penukar pili luar beban memerlukan penyahtenagaan untuk pelarasan voltan, sesuai untuk senario dengan grid yang stabil voltage and low tap change frequency; on-load tap changers allow real-time voltage adjustment without de-energization dan tanpa menjejaskan bekalan kuasa biasa, sesuai untuk projek grid kuasa dengan turun naik voltan yang besar dan tinggi keperluan kebolehpercayaan bekalan kuasa. Konfigurasi boleh dipilih mengikut keperluan.
S3: Apakah jangka hayat peralatan dan kitaran penyelenggaraan rutin?
A3: Di bawah pemasangan standard dan keadaan operasi biasa, jangka hayat peralatan boleh mencapai 30 tahun. Ia adalah disyorkan untuk menjalankan penyelenggaraan rutin setiap tahun, termasuk ujian minyak penebat, pemeriksaan pengedap peralatan, dan penentukuran parameter talian. Peralatan ini menggunakan struktur tertutup sepenuhnya, menyebabkan penyelenggaraan harian yang rendah beban kerja, kos penyelenggaraan yang rendah dan kestabilan operasi jangka panjang yang kukuh.
Sebagai pengeluar dan pembekal perkhidmatan pengubah voltan tinggi profesional di China, Huajidian memiliki lengkap kelayakan pengeluaran, peralatan pengeluaran termaju, dan pasukan teknikal profesional. Kami boleh menyediakan global pelanggan dengan perkhidmatan sehenti termasuk penyesuaian parameter, reka bentuk lukisan, petikan tepat, di tapak panduan pemasangan, dan penyelenggaraan selepas jualan. Untuk keperluan sokongan projek pencawang, sila hubungi kami untuk mendapatkan penyelesaian teknikal tersuai dan sebut harga perolehan.
