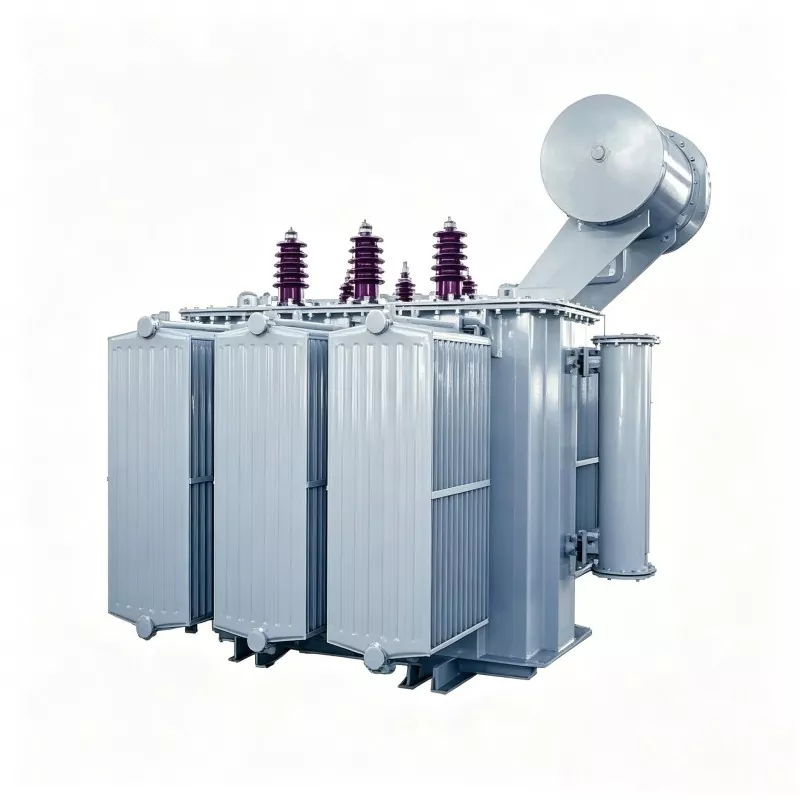

Pengubah Kuasa Tiga Fasa

Pengubah kuasa tiga fasa Huajidian ialah peranti penukaran kuasa yang sangat cekap dan menjimatkan tenaga dibangunkan dan dihasilkan berdasarkan teknologi aruhan elektromagnet. Peranti menyepadukan tiga set belitan pengubah fasa tunggal ke dalam teras besi tunggal, meningkatkan kadar penggunaan kuprum dan teras besi. Untuk kapasiti undian yang sama, berbanding dengan tiga transformer fasa tunggal bebas, produk ini adalah lebih kecil, lebih ringan, dan mempunyai kos keseluruhan yang lebih rendah, menyelesaikan sepenuhnya titik kesakitan fasa tunggal tradisional peralatan gabungan, seperti jejak yang besar dan kos pelaburan yang tinggi.

Sebagai pengeluar yang dipercayai dalam industri kuasa, pengubah kuasa tiga fasa Huajidian meliputi keseluruhan proses penjanaan kuasa, penghantaran jarak jauh dan pengedaran terminal. Mereka membolehkan peningkatan voltan tinggi untuk penghantaran jarak jauh dan step-down voltan tinggi untuk bekalan kuasa tempatan, dengan sempurna menyesuaikan diri dengan permintaan kuasa daripada grid kuasa, kemudahan perindustrian dan komersial, dan sistem tenaga baharu. Dengan peraturan voltan yang sangat baik prestasi dan keupayaan penghantaran semasa yang stabil, mereka secara komprehensif memastikan yang cekap dan boleh dipercayai operasi sistem kuasa moden.

Prinsip Kerja

Pengubah kuasa tiga fasa mengikut prinsip asas aruhan elektromagnet, merealisasikan penghantaran dan penukaran tenaga elektrik antara litar primer dan sekunder pada frekuensi yang sama. Oleh melaraskan nisbah lilitan belitan primer dan sekunder, ia secara stabil mengubah parameter voltan dan arus, melengkapkan fungsi teras seperti penukaran AC/DC dan step-down voltan tinggi, menyesuaikan diri dengan pelbagai pengagihan kuasa dan keperluan bekalan fasa. Peralatan mempunyai kehilangan penghantaran yang rendah dan operasi yang stabil, dengan berkesan meningkatkan kecekapan operasi keseluruhan sistem kuasa.

Ciri-ciri Struktur

Pengubah kuasa tiga fasa Huajidian standard dilengkapi dengan sekurang-kurangnya 6 belitan, termasuk 3 primer belitan dan 3 belitan sekunder. Teras besi bersepadu dan susun atur penggulungan piawai meningkatkan dengan ketara kestabilan struktur dan penggunaan bahan peralatan, memudahkan struktur berlebihan dan mencapai peralatan ringan dan kecil, menjadikan pemasangan, pengangkutan dan penyelenggaraan harian lebih mudah. Peralatan ini juga dilengkapi dengan terminal boleh pasang standard untuk memastikan sambungan litar yang selamat dan stabil.

Kaedah Pendawaian Dua Belitan Teras

1. Sambungan Delta

Sambungan delta ialah struktur tiga fasa, tiga wayar tanpa wayar neutral. Terminal keluaran membentuk delta sambungan gelung tertutup, hanya sesuai untuk senario bekalan kuasa beban tiga fasa. Voltan taliannya selaras dengan voltan bekalan kuasa, dan arus fasa ialah 1/√3 (1.73) daripada arus talian. Kelebihan terbesar ini kaedah sambungan adalah keupayaan peraturan imbangan semasa yang sangat baik. Apabila beban tidak seimbang berkapasiti besar adalah disambungkan ke sisi sekunder, ia secara automatik boleh mengimbangi arus input sampingan utama, mengelakkan peralatan kegagalan yang disebabkan oleh sisihan semasa, dan sesuai untuk senario bekalan kuasa industri berkuasa tinggi yang stabil.

2. Sambungan Bintang

Sambungan bintang ialah struktur tiga fasa, empat wayar, dilengkapi dengan wayar tiga fasa dan satu wayar neutral (N wayar). Ia menawarkan pilihan bekalan kuasa yang lebih fleksibel dan pada masa yang sama boleh menjana kuasa industri tiga fasa berkuasa tinggi beban, serta beban satu fasa untuk aplikasi kediaman dan komersial kecil. Formula penukaran voltan ialah: Voltan talian = √3 × Voltan fasa. Kawat neutral boleh dibumikan mengikut keperluan, menambah baik peralatan dengan ketara keselamatan operasi, menghapuskan turun naik voltan dan bahaya kebocoran, dan digunakan secara meluas dalam kediaman bandar pengagihan kuasa dan senario bekalan kuasa beban campuran di kompleks komersial.

Kelebihan Teras Sistem Kuasa Moden

1. Transmisi Stabil Kuasa Tinggi

Menyokong penghantaran kuasa arus tinggi, berkapasiti tinggi, dengan pengagihan arus tiga fasa seragam, dengan berkesan mengurangkan risiko beban lampau talian dan kebarangkalian masa henti peralatan, menyediakan jaminan kuasa yang berterusan dan stabil untuk pengeluaran perindustrian dan operasi grid.

2. Kerugian Rendah dan Kecekapan Tinggi

Struktur teras dan penggulungan yang dioptimumkan dengan ketara mengurangkan kerugian penghantaran jarak jauh, menambah baik keseluruhannya kecekapan operasi sistem kuasa, dan mencapai penjimatan tenaga dan pengurangan penggunaan.

3. Fleksibel dan Boleh Dikembangkan

Prestasi peraturan voltan yang sangat baik; konfigurasi sistem boleh dilaraskan mengikut lelaran peralatan dan keperluan pengembangan grid. Model yang dipasang di lantai sesuai untuk senario pengagihan kuasa bawah tanah bandar dan tin menyesuaikan diri dengan persekitaran bekalan kuasa bandar yang kompleks.

4. Boleh Disesuaikan dengan Senario Tenaga Baharu

Boleh menukar sumber tenaga baharu yang terputus-putus seperti kuasa angin dan fotovoltaik kepada tenaga standard bersambung grid, achieving safe and efficient grid connection of new energy sources and contributing to the construction of new power sistem.

5. Penstabilan Voltan

Konfigurasi sambungan delta secara berkesan mengurangkan penurunan voltan, menyelesaikan isu ketidakstabilan voltan yang disebabkan oleh penghantaran kuasa jarak jauh dan turun naik beban, memastikan voltan keluaran malar.

Kes Permohonan Praktikal

Ladang angin pantai 50MW memerlukan pengubah untuk menukar kuasa angin yang turun naik kepada tenaga elektrik standard yang boleh disambungkan grid dan dihantar pada jarak yang jauh. Projek itu menggunakan tiga fasa Huajidian yang disambungkan delta pengubah kuasa. Peralatan boleh mengawal keseimbangan semasa secara stabil, mengurangkan kerugian penghantaran, menentang dengan berkesan turun naik voltan yang disebabkan oleh perubahan kelajuan angin, dan mencapai sambungan grid kuasa angin yang cekap. peralatan telah beroperasi secara stabil selama dua tahun tanpa kegagalan, dengan ketara meningkatkan kecekapan penghantaran ladang angin.

Panduan Pemilihan Profesional:

1. Tahap Voltan Padanan

Sahkan parameter voltan input dan output senario dan pilih kaedah sambungan delta atau bintang mengikut jenis beban (beban tiga fasa tulen/beban campuran satu fasa).

2. Kira Jumlah Kuasa Sistem

Kira dengan tepat jumlah penggunaan kuasa dan arus operasi maksimum sistem kuasa. Berkuasa tinggi industrial scenarios require the selection of large-capacity models to prevent equipment overload operation.

3. Beri perhatian kepada prestasi pelesapan haba

Transformer menjana haba berterusan semasa operasi. Oleh itu, adalah perlu untuk memilih peralatan dengan padanan keupayaan pelesapan haba berdasarkan persekitaran pemasangan (dalaman/luar, tertutup/berventilasi) untuk memastikan operasi stabil jangka panjang.

Soalan Lazim

S1: Apakah perbezaan teras dan senario yang boleh digunakan antara sambungan bintang dan delta untuk Huajidian tiga pengubah kuasa fasa?

A1：Perbezaan teras terletak pada struktur litar dan senario yang berkenaan. Sambungan bintang ialah tiga fasa struktur empat wayar dengan wayar neutral, mampu membekalkan kuasa kepada kedua-dua beban fasa tunggal dan tiga fasa, dan menyokong perlindungan pembumian neutral, sesuai untuk kediaman bandar dan senario pengagihan beban bercampur. Sebuah delta sambungan ialah struktur tiga fasa tiga wayar tanpa wayar neutral, hanya sesuai untuk beban tiga fasa, tetapi dengan prestasi peraturan imbangan semasa yang lebih kukuh, sering digunakan dalam peralatan industri berkuasa tinggi dan jarak jauh senario penghantaran kuasa yang stabil.

S2: Mengapakah pengubah bersepadu tiga fasa Huajidian lebih menjimatkan kos daripada tiga pengubah fasa tunggal?

A2：Pengubah tiga fasa Huajidian menggunakan teras bersepadu dan struktur bersepadu, meningkatkan dengan ketara kadar penggunaan kuprum dan bahan teras. Dengan kapasiti undian yang sama, peralatan lebih kecil, lebih ringan dan mempunyai kos pengeluaran yang lebih rendah. Ia juga mengurangkan ruang pemasangan, pengangkutan, dan kos penyelenggaraan seterusnya, dan mengelakkan risiko kegagalan dan kehilangan keserasian yang berkaitan dengan pengendalian berbilang peranti fasa tunggal bersama-sama, menghasilkan nisbah prestasi kos keseluruhan yang lebih tinggi dengan ketara.

Kekuatan Jenama dan Jaminan Perkhidmatan

Huajidian telah terlibat secara mendalam dalam R&D, pengeluaran dan penjualan penghantaran dan transformasi kuasa peralatan selama bertahun-tahun, dan merupakan jenama peralatan kuasa domestik yang boleh dipercayai di China. Jenama itu ada sendiri barisan pengeluaran standard dan pasukan teknikal profesional, mencapai pengeluaran bebas komponen teras dan pemeriksaan kualiti proses penuh. Sebagai pembekal dan pengilang yang berwibawa dalam industri, kami menyediakan sehenti perkhidmatan termasuk panduan pemilihan, konfigurasi tersuai, panduan pemasangan, dan penyelenggaraan selepas jualan, menawarkan pengguna produk transformer yang sangat stabil, berkualiti tinggi dan sokongan teknikal profesional.

● Ketinggian pemasangan: ketinggian tidak boleh melebihi 1000m

● Suhu persekitaran: -40℃~40℃

S9-800 ~ 31500/35 transformer

Panduan pesanan

Sila nyatakan model produk, kapasiti undian, voltan undian HV/LV dan julat penorehan voltan tinggi, nombor fasa, kekerapan, simbol kumpulan sambungan dan sebagainya dalam susunan.
