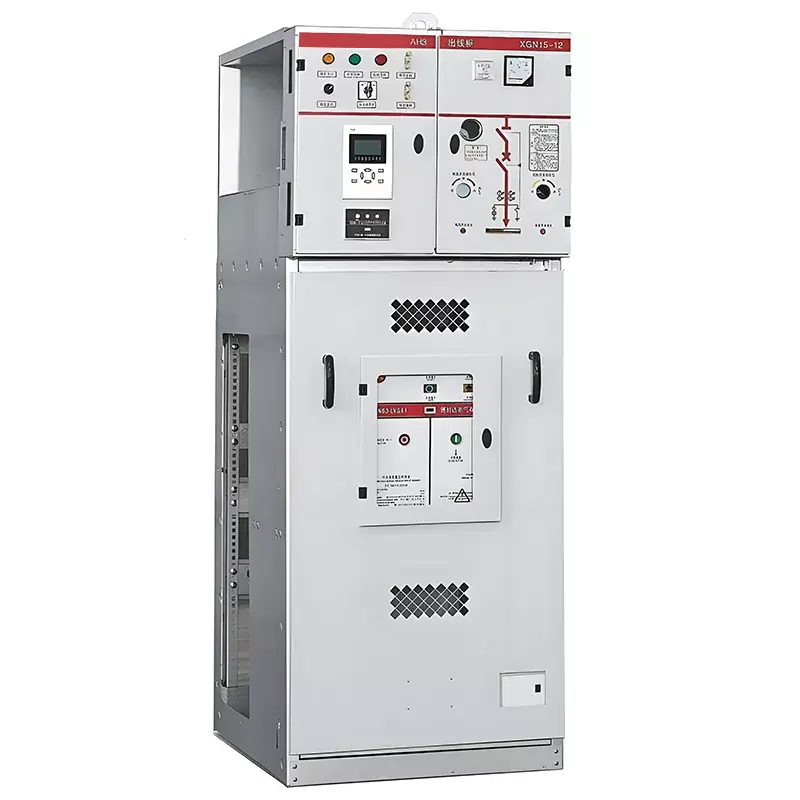

Unit Utama Gelang 3 Hala 11kV 13.8kV

Unit Utama Gelang 3 Hala Huajidian 11kV 13.8kV ialah unit utama gelang penebat gas SF6 yang dioptimumkan untuk menaik taraf sistem pengagihan kuasa voltan sederhana. Berbanding dengan produk tradisional, produk ini mengoptimumkan keseluruhannya struktur dan dimensi, menyelesaikan masalah seperti saiz besar, pemasangan yang menyusahkan, dan persekitaran yang buruk kebolehsuaian kabinet tradisional. Proses pengeluaran menggunakan kimpalan lengan robot automatik dan ketepatan tinggi peralatan pengesan kebocoran, mencapai kawalan yang tepat sepanjang keseluruhan proses daripada pemprosesan bahan mentah hingga penghantaran produk siap, memastikan kestabilan peralatan dan jangka hayat.

Sebagai pembekal peralatan pengagihan kuasa yang boleh dipercayai, unit utama gelang SF6 10kV ini didatangkan standard dengan SF6 pemutus litar bersarung logam bertebat gas dan suis kabel, menyokong kedua-dua pemasangan dalaman dan luaran dan operasi yang stabil dalam keadaan yang teruk. Produk ini merangkumi semua senario termasuk pengagihan kuasa kediaman, bekalan kuasa komersial, pengeluaran perindustrian, dan sambungan grid tenaga baharu, dan juga menyokong bukan standard penyesuaian, menyesuaikan penyelesaian pengedaran kuasa unit utama cincin eksklusif mengikut keadaan tapak pelanggan dan keperluan teknikal.

Kelebihan dan Ciri Teras:

1. Bahan berkualiti tinggi, struktur teguh dan tahan lama

Badan kabinet diperbuat daripada plat keluli tergalvani setebal 2mm, dibentuk melalui pelbagai proses lenturan ketepatan. The struktur keseluruhan adalah ringkas dan teguh, dengan penampilan yang indah. Ia mempunyai kakisan dan karat yang sangat baik resistance and mechanical protection performance, effectively resisting external environmental erosion and mechanical impak, memastikan operasi stabil jangka panjang dan memanjangkan jangka hayat peralatan dengan ketara.

2. Reka Letak Bebas Modular untuk Operasi dan Penyelenggaraan yang Mudah

Unit Utama Gelang 3 Hala 11kV dan 13.8kV menampilkan unit berfungsi yang diasingkan secara berasingan dengan jelas dan teratur. susun atur. Reka bentuk modular mengelakkan gangguan bersama antara modul. Pemeriksaan harian, pembaikan kerosakan dan alat ganti penggantian adalah mudah, berkesan meningkatkan kecekapan operasi dan penyelenggaraan serta mengurangkan pengguna kemudiannya kos operasi dan penyelenggaraan.

3. Konfigurasi Fleksibel dan Mod Operasi Pelbagai

Suis utama menyokong pilihan konfigurasi dwi, memilih sama ada suis beban ABB SFL12 SF6 atau Huajidian suis beban FLN3612D SF6 yang dibangunkan sendiri. Bergantung pada keperluan projek, pemutus litar ABB HAD/AS siri SF6 atau Pemutus litar vakum VD4S juga boleh ditambah. Ia serasi dengan kedua-dua mod operasi manual dan elektrik, menyesuaikan diri dengan pelbagai keadaan tapak dan keperluan pembinaan pengagihan kuasa pintar.

4. Kebolehsuaian Tinggi, Sesuai untuk Pelbagai Senario

Direka untuk kegunaan dalaman dan luaran, ia boleh beroperasi secara stabil dalam persekitaran yang kompleks seperti suhu tinggi dan kelembapan. Peralatan ini mempunyai penarafan perlindungan IP3X, berkesan menghalang habuk dan pencerobohan objek asing dan memastikan kebolehpercayaan jangka panjang dalam persekitaran luar dan industri.

Parameter Teknikal Terperinci

Persekitaran dan Dimensi Penggunaan

1. Keadaan Persekitaran Berkenaan

Untuk memastikan operasi stabil jangka panjang, keperluan persekitaran yang berkenaan adalah seperti berikut: Suhu ambien: -25℃~+40℃; Ketinggian: ≤1000m; Kelembapan relatif purata harian ≤95%, Kelembapan relatif purata bulanan ≤90%. The tapak operasi hendaklah bebas daripada bahan mudah terbakar dan meletup, bahan kimia menghakis, dan kerap teruk getaran dan kesan kuat, menjadikannya sesuai untuk kebanyakan senario pengagihan kuasa bandar dan industri.

2. Dimensi Keseluruhan

Senario Aplikasi Utama

Unit Utama Gelang 3 Hala 11kV 13.8kV digunakan secara meluas dalam bidang awam, perindustrian, infrastruktur dan tenaga baharu, meliputi komuniti kediaman, pusat komersial, bekalan kuasa lampu jalan bandar, pengagihan kuasa kilang, dan bekalan kuasa talian pengeluaran automatik. Ia juga sesuai untuk projek infrastruktur utama seperti kereta api, terowong, lapangan terbang dan hospital, serta ladang angin dan projek berkaitan grid stesen janakuasa fotovoltaik, menyediakan pengagihan kuasa voltan sederhana yang selamat dan stabil untuk pelbagai senario.

Kes Permohonan Sebenar

Dalam projek stesen janakuasa fotovoltaik teragih di China Timur, Huajidian menyesuaikan gelang tiga litar 13.8kV unit utama untuk sambungan grid stesen janakuasa dan kawalan pengagihan. Produk menyesuaikan diri dengan keluaran terputus-putus ciri-ciri penjanaan kuasa fotovoltaik, mencapai pengasingan yang selamat dan sambungan grid kuasa yang stabil peralatan penjanaan, memastikan penyepaduan cekap tenaga tenaga baharu ke dalam grid utama. Peralatan mempunyai dikendalikan tanpa sebarang kegagalan setakat ini, memenuhi sepenuhnya piawaian bekalan kuasa yang ketat untuk grid tenaga baharu sambungan.

Soalan Lazim

S1: Apakah perbezaan antara versi suis beban SF6 dan versi pemutus litar vakum cincin unit utama, dan apakah senario yang sesuai untuk masing-masing?

J: Pemutus beban SF6 menawarkan kos konfigurasi yang lebih rendah dan prestasi yang stabil, sesuai untuk senario biasa seperti komuniti kediaman, lampu komersial, dan pengagihan kuasa industri am, memenuhi beban harian yang kerap keperluan gangguan. Pemutus litar vakum VD4S, apabila dikonfigurasikan dengan pemutus litar ABB SF6, mempunyai lebih kuat kapasiti pecah (sehingga 50kA) dan rintangan kerosakan yang sangat baik, menjadikannya lebih sesuai untuk kuasa kebolehpercayaan tinggi senario bekalan seperti hospital, pusat data, loji janakuasa tenaga baharu dan taman perindustrian muatan tinggi.

S2: Adakah Unit Utama Gelang 3 Hala 11kV 13.8kV ini menyokong penyesuaian di tapak dan pelarasan parameter?

A: Ya. Sebagai kilang unit utama cincin profesional, Huajidian menyediakan penyesuaian peribadi berdimensi penuh perkhidmatan. Arus dinilai, konfigurasi perlindungan, kaedah pengendalian, saiz kabinet dan aksesori boleh dilaraskan mengikut tahap voltan di tapak, saiz beban dan persekitaran pemasangan. Penyelesaian teknikal eksklusif, CAD lukisan pembinaan, dan petikan yang tepat juga disediakan.

S3: Apakah jangka hayat peralatan dan kitaran penyelenggaraan harian?

J: Produk mempunyai jangka hayat mekanikal 2000 kitaran dan kapasiti penuh hayat pecah 100 kitaran untuk beban pemutus. Di bawah keadaan operasi standard, jangka hayat reka bentuk melebihi 15 tahun. Penyelenggaraan Rutin Cadangan: Lakukan pemeriksaan visual dan penyingkiran habuk setiap 3 bulan; menjalankan ujian prestasi yang komprehensif setiap 12 bulan, termasuk kedap udara, rintangan litar dan fungsi perlindungan. Struktur modular mengurangkan kesukaran penyelenggaraan dengan ketara dan memanjangkan kitaran operasi peralatan yang stabil dengan berkesan.

Perkhidmatan Selepas Jualan dan Tersuai

Huajidian menyediakan kitaran penuh, perkhidmatan sehenti untuk keseluruhan siri 11kV dan 13.8kV 3-Way Ring Unit Utama. A pasukan perkhidmatan pelanggan profesional tersedia 24/7 untuk menjawab pertanyaan teknikal dan penyelesaian masalah secara nyata masa. Kami boleh menyediakan sebut harga yang tepat, lukisan pemasangan CAD, penyelesaian teknikal yang lengkap dan di tapak perkhidmatan bimbingan berdasarkan keperluan projek. Bergantung pada inovasi teknologi berterusan dan peningkatan kualiti, kita boleh menyesuaikan penyelesaian pengedaran kuasa voltan sederhana eksklusif untuk pelanggan global, menyesuaikan diri dengan pelbagai keperluan kuasa pelbagai industri dan senario.
