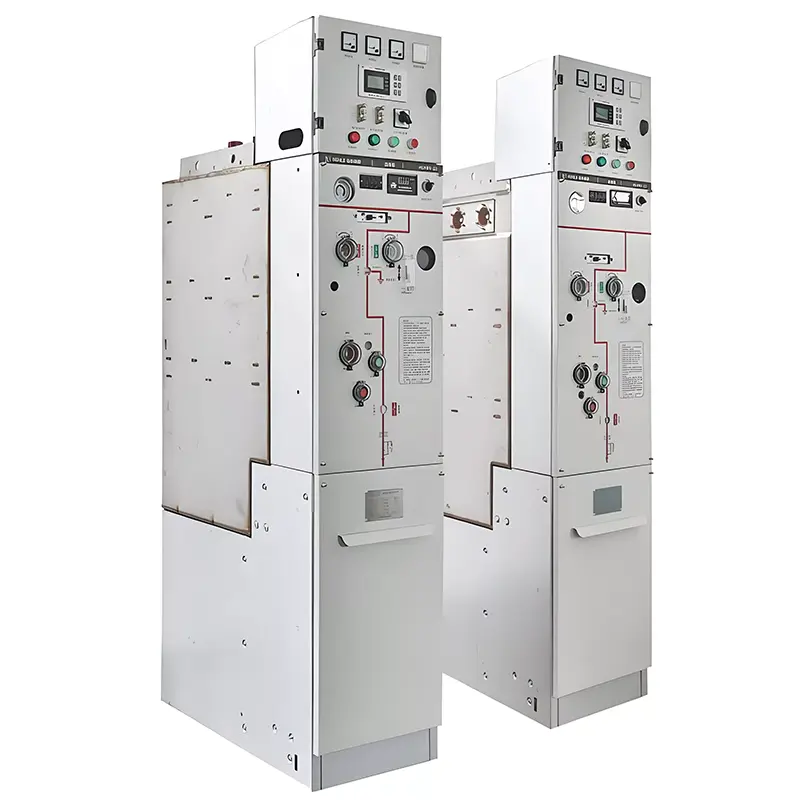

Alat Suis Bertebat Gas 11kV SF6 GIS

Alat suis penebat gas Huajidian 11kV SF6 GIS ialah cincin yang sangat pintar, mesra alam dan tahan lama unit utama yang direka khusus untuk sistem pengagihan kuasa moden. Berbanding dengan penebat SF6 tradisional suis, produk ini menggunakan udara kering dan nitrogen dan bukannya gas rumah hijau SF6 yang tinggi, mencapai sifar SF6 pelepasan, mengurangkan pelepasan karbon dengan ketara daripada operasi grid kuasa, dan menunjukkan hijau yang cemerlang dan kelebihan penjimatan tenaga.

Peralatan ini menggunakan susun atur yang padat dan reka bentuk modular piawai, menyepadukan pemerolehan sensor, automatik kawalan, dan teknologi pemantauan pintar. Ia menggabungkan penerimaan kuasa, pengagihan, perlindungan, dan fungsi pemantauan, memastikan operasi yang stabil dan keupayaan anti-gangguan yang kuat. Semua produk menjalani pemeriksaan kualiti yang ketat sepanjang keseluruhan proses kilang, menjamin kualiti yang stabil dan boleh dipercayai. Penyelesaian produk terstandard dan tersuai boleh disediakan untuk senario yang berbeza, meliputi kuasa secara menyeluruh keperluan pengagihan dalam bekalan kuasa kediaman bandar, sambungan grid tenaga baharu, perusahaan perindustrian dan perlombongan, hab pengangkutan, kemudahan perubatan, dan pasar raya.

Kelebihan Produk Teras

1. Hijau dan Mesra Alam, Operasi Rendah Karbon

Alat suis penebat gas SF6 GIS 11kV menggunakan udara bersih dan nitrogen sebagai penebat dan media pelindapkejutan arka, menghapuskan sepenuhnya pencemaran gas rumah hijau SF6. Peralatan ini mempunyai prestasi pengedap yang sangat baik, dengan kadar kebocoran tahunan hanya 0.01ppm dan kandungan lembapan dalaman ≤150μL/L, memenuhi domestik dan antarabangsa piawaian pembinaan grid kuasa hijau dan membolehkan karbon rendah jangka panjang, mesra alam dan stabil pengendalian peralatan pengagihan kuasa.

2. Pemerkasaan Pintar, Boleh Disesuaikan dengan Grid Pintar

Dilengkapi dengan penderiaan berketepatan tinggi, kawalan automatik dan sistem pemerolehan maklumat, ia boleh memantau status pengendalian peralatan dan pelepasan separa dalam masa nyata, membolehkan amaran awal kerosakan dan alat kawalan jauh. Ia menyokong fungsi penyembuhan diri automasi grid, mengesan dan mengasingkan kerosakan talian dengan cepat, meningkatkan dengan berkesan tahap kecerdasan dan kecekapan operasi dan penyelenggaraan rangkaian pengedaran.

3. Struktur Padat, Operasi Tahan Lama

Mengguna pakai reka bentuk modular bersepadu, peralatan menduduki kawasan kecil dan menyokong pengembangan atas dan sisi kaedah pemasangan untuk menyesuaikan diri dengan ruang pemasangan yang berbeza. Peralatan ini mempunyai struktur yang teguh, dengan 8 darjah keupayaan kubu seismik, dan sangat tahan lama. Pemutus litar mempunyai hayat mekanikal sehingga 10,000 kitaran, suis pemutus sambungan dan suis pembumian mempunyai hayat operasi 3,000 kitaran, dan rintangan setiap fasa litar utama ialah ≤120μΩ, memastikan operasi yang stabil dan bebas kerosakan jangka panjang.

4. Kebolehsuaian yang Kuat, Pelbagai Aplikasi

Ia boleh beroperasi secara stabil dalam persekitaran suhu yang melampau dari -40 ℃ hingga + 50 ℃, sesuai untuk kawasan pada ketinggian 4000 meter dan ke bawah, dan boleh menahan kelembapan yang tinggi dan keadaan cuaca yang teruk. Ruang udara mempunyai IP67 penarafan perlindungan, dan bahagian luar kabinet mempunyai penarafan perlindungan IP4X, dengan berkesan menghalang habuk, air dan pencerobohan objek asing, sekali gus memenuhi keperluan keadaan operasi dalaman dan luaran yang kompleks.

Spesifikasi Produk dan Parameter Teknikal Teras

1. Syarat Operasi Asas

- Voltan Terkadar: 12kV

- Kekerapan Dinilai: 50Hz AC Tiga fasa

- Jenis Sistem: Bar bas tunggal/Sistem keratan bar bas tunggal

- Suhu Ambien: -40℃~+50℃

- Kelembapan Relatif: Purata harian <95%, Purata bulanan <90%

- Ketinggian Berkenaan: ≤4000 meter

- Rintangan Seismik: 8 darjah

2. Parameter Teknikal Teras

- Nilai Arus: 630A

- Kaedah Pemadaman Arka: Pengganggu Vakum

- Medium Penebat: Udara bersih/Nitrogen

- Arus Pemutus Litar pintas Dinilai: 20kA

- 3s Dinilai Masa Singkat Menahan Arus: Litar utama 20kA, Litar pembumian 17/4kA

- 1min Kekerapan Kuasa Menahan Voltan: Fasa ke fasa/Ground 42kV, Pecah 48kV

- Voltan Tahan Impuls Kilat: Fasa-ke-fasa/Ground 75kV, Putus 85kV

- Pelepasan separa: ≤20pC

- Keupayaan tahan arka dalaman: 20kA/0.5s

- Kadar kebocoran gas tahunan: 0.01ppm

- Operasi tekanan sifar: Menyokong operasi biasa di bawah tekanan tolok sifar

3. Dimensi peralatan (unit: mm)

- Kabinet pemutus litar pengembangan atas/kabinet kabel: 420×850×1950

- Kabinet PT pengembangan atas: 600×850×1950

- Kabinet pemutus litar pengembangan sisi/kabinet kabel: 420×850×2000

- Kabinet PT pengembangan sisi: 600×850×1950

Senario aplikasi utama

Alat suis terlindung gas Huajidian 11kV SF6 GIS digunakan terutamanya untuk penerimaan dan pengedaran kuasa dalam industri dan rangkaian gelang kabel awam dan projek terminal rangkaian pengedaran. Digunakan secara meluas untuk kuasa kediaman bandar pengedaran, pencawang kecil, stesen pensuisan, kotak cawangan kabel, pencawang jenis kotak, perindustrian dan perlombongan perusahaan, pusat membeli-belah, lapangan terbang, kereta bawah tanah, ladang angin, hospital, stadium, kereta api, terowong dan lain-lain senario, meliputi pelbagai senario pengagihan kuasa voltan sederhana seperti bangunan awam, industri pengeluaran, dan penjanaan kuasa tenaga baharu.

Kes aplikasi kejuruteraan dunia sebenar

Sebuah taman perindustrian logistik di Chongqing mengalami masalah peralatan yang semakin tua dan kebolehpercayaan bekalan kuasa yang tidak mencukupi. The projek menggantikan peralatan lama dengan alat suis GIS pintar Huajidian. Memanfaatkan reka bentuk modularnya dan pantas pemasangan, projek menyiapkan penggantian peralatan dan pentauliahan sambungan grid dalam masa yang singkat, mencapai pemantauan pintar grid kuasa taman. Keupayaan tahan litar pintas 20kA produk dan dalaman prestasi perlindungan arka secara berkesan menahan kesan turun naik beban industri, memberikan kuasa yang stabil bekalan untuk pengeluaran dan operasi logistik taman itu.

Soalan Lazim

S1: Berbanding dengan peralatan SF6 tradisional, apakah teras kelebihan persekitaran bagi alat suis GIS ini?

Peralatan GIS tradisional bergantung pada gas SF6, yang mempunyai kesan rumah hijau yang kuat, dan kebocoran boleh menyebabkan serius kerosakan alam sekitar. Peranti Huajidian ini menggunakan udara tulen dan nitrogen sebagai media penebat mesra alam, menghapuskan sepenuhnya risiko pencemaran SF6. Sementara itu, peralatan ini mempunyai prestasi pengedap yang sangat baik, dengan kadar kebocoran tahunan serendah 0.01ppm, menyerlahkan sifat hijau dan rendah karbonnya, menjadikannya arus perdana menaik taraf produk untuk grid pintar hijau moden.

S2: Bolehkah peralatan beroperasi secara normal dalam persekitaran yang melampau seperti altitud tinggi dan suhu rendah?

Ia boleh beroperasi dengan stabil. Produk ini direka khusus untuk keadaan kerja yang keras, dengan operasi julat suhu -40 ℃ hingga +50 ℃, sesuai untuk ketinggian 4000 meter dan ke bawah, dan mempunyai seismik 8 darjah keupayaan rintangan, mampu menahan persekitaran yang keras seperti suhu rendah, tekanan rendah dan kelembapan tinggi. Ia juga menyokong operasi tekanan tolok sifar, membolehkan operasi normal walaupun dengan sedikit turun naik tekanan udara, menunjukkan kestabilan operasi yang sangat tinggi.

S3: Adakah produk menyokong penyelesaian tersuai dan menyokong perkhidmatan teknikal selepas jualan?

Huajidian menyediakan penyelesaian tersuai untuk semua senario dan perkhidmatan teknikal sehenti. Berdasarkan kepada pengguna ruang pemasangan, keadaan operasi, dan konfigurasi grid, kami boleh menyesuaikan kaedah pengembangan peralatan, konfigurasi parameter, dan fungsi pemantauan pintar. We also provide a full-process service including reka bentuk penyelesaian pra-jualan, panduan pemasangan dalam jualan, dan operasi dan penyelenggaraan selepas jualan. Anda boleh berunding kami pada bila-bila masa untuk mendapatkan sebut harga, lukisan dan perkhidmatan pengoptimuman penyelesaian.

Jaminan Perkhidmatan

Huajidian memanfaatkan sistem pengeluaran kilang piawai dan sistem perkhidmatan teknikal yang komprehensif untuk disediakan suis penebat gas 11kV SF6 GIS berkualiti tinggi dan perkhidmatan berkaitan kepada pengguna di seluruh dunia. Kami menyokong produk penyesuaian, penyelarasan teknikal, penyediaan lukisan dan panduan di tapak. Untuk sebut harga produk, parameter padanan, perundingan kes, dsb., sila hubungi kami pada bila-bila masa melalui laman web atau talian hotline kami.

Parameter teknikal utama RMU Bertebat Gas Alam Sekitar

Parameter teknikal utama pemutus litar

Parameter teknikal utama litar utama (pemutus) suis pembumian gabungan di sebelah bar bas

Parameter teknikal utama litar pembumian (suis pembumian) suis pembumian gabungan di sebelah bar bas

Parameter teknikal utama mekanisme operasi penyimpanan tenaga musim bunga
