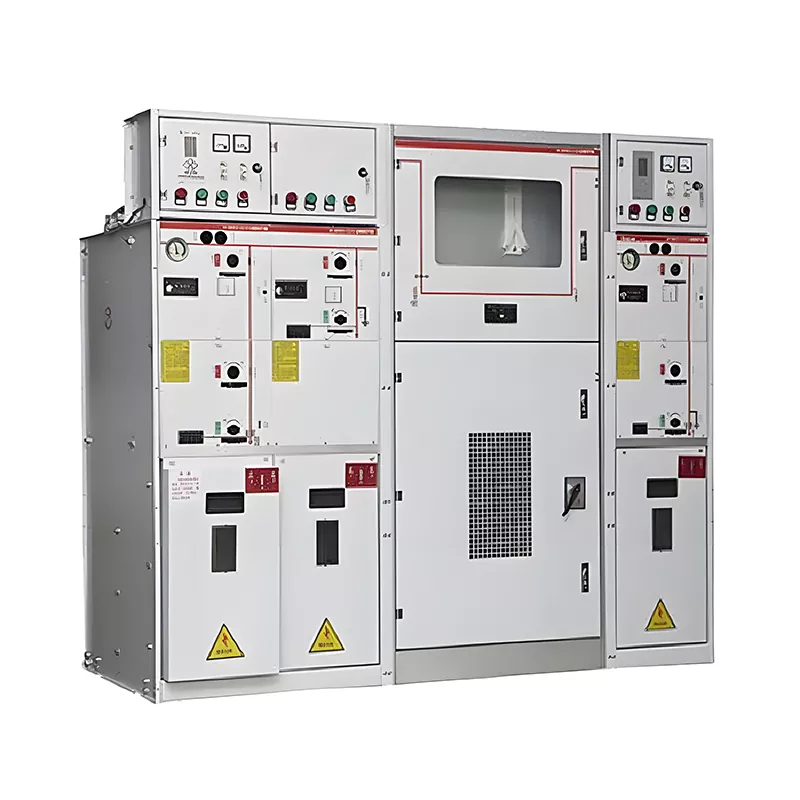

22kV SF6 GIS RMU Cincin Unit Utama Alat Suis

Alat Suis Unit Utama Cincin SF6 GIS RMU 22kV ini ialah peranti pintar teras yang dibangunkan oleh Huajidian untuk voltan sederhana sistem pengagihan kuasa. Melepaskan diri daripada batasan struktur peralatan tradisional, produk itu menerima pakai reka bentuk modular yang padat, unit fungsi teras yang sangat menyepadukan seperti pemutus litar, suis putus sambungan, suis pembumian, dan pengubah instrumen. Struktur kabinet diperkemas dan padat, sesuai untuk senario pemasangan terkurung seperti pencawang bandar dan pencawang pasang siap.

Panel kawalan peralatan menampilkan susun atur yang mesra pengguna, dilengkapi dengan instrumen pemantauan pintar dan a tetingkap pemerhatian visual untuk pemantauan masa nyata operasi peralatan. Sebagai pembekal yang boleh dipercayai, Huajidian menyokong penyelesaian tersuai berdasarkan keperluan pengagihan kuasa sebenar pengguna, secara menyeluruh meliputi pengagihan kuasa keperluan dalam pelbagai senario seperti bangunan awam, taman perindustrian dan projek infrastruktur utama.

Kelebihan Produk Teras

1. Reka Bentuk Penebat Terlindung Sepenuhnya, Sifar Bahaya Keselamatan Semasa Operasi

Peralatan menggunakan gas SF6 atau gas mesra alam untuk penebat dalaman, dan bahagian hidup mempunyai sepenuhnya struktur tertutup, mengasingkannya sepenuhnya daripada kelembapan luaran, habuk, serpihan, dan haiwan kecil, menghapuskan risiko litar pintas dan kebocoran pada punca. Ia juga mematuhi spesifikasi reka bentuk "lima kalis". untuk sistem kuasa, dilengkapi dengan mekanisme operasi saling kunci dan perlindungan saling kunci mekanikal dua untuk pintu kabinet, berkesan mencegah isu salah operasi seperti membuka dan menutup suis di bawah beban atau secara tidak sengaja memasuki petak hidup, secara menyeluruh memastikan keselamatan kakitangan penyelenggaraan.

2. Tahan kakisan dan tahan lama, boleh disesuaikan dengan keadaan kerja yang kompleks

Kabinet Switchgear Unit Utama Cincin SF6 GIS RMU 22kV diperbuat daripada plat keluli tergelek sejuk berkualiti tinggi atau plat keluli bersalut aluminium-zink, dirawat dengan proses penyemburan anti-karat yang halus. Ia mempunyai mekanikal yang tinggi kekuatan, rintangan haus, dan rintangan kakisan, membolehkan operasi stabil jangka panjang dalam kompleks dalaman dan luaran persekitaran seperti suhu tinggi, kelembapan tinggi dan habuk. Kadar kebocoran gas tahunan bagi gas yang diisi suis adalah ≤0.1%, memastikan kestabilan operasi peralatan yang kukuh dan mengurangkan penyelenggaraan seterusnya dengan ketara kos.

3. Kombinasi modular dan fleksibel, operasi mudah dan mudah

Produk ini menggunakan reka bentuk modul berfungsi yang standard, membolehkan gabungan percuma masuk dan keluar unit talian, unit PT dan unit pengubah mengikut keperluan pengagihan kuasa di tapak, memenuhi keperluan yang diperibadikan keperluan konfigurasi bagi projek yang berbeza. Panel ini dibahagikan secara saintifik, dengan standard susunan butang, tombol dan instrumen. Ia datang standard dengan arahan prosedur operasi yang jelas, rajah simulasi pendawaian utama elektrik, dan tanda amaran voltan tinggi, mengurangkan kos pembelajaran operator dan risiko pengaktifan tidak sengaja, mencapai operasi standard dan mudah.

4. Pemantauan pintar, kos penyelenggaraan yang rendah

Instrumen pemantauan pintar terbina dalam boleh merasakan tekanan udara dalaman, suhu dan status operasi peralatan dalam masa nyata, melaporkan kerosakan dan anomali dengan segera, mencapai amaran awal pintar dan jarak jauh pemantauan. Struktur bersepadu yang tertutup sepenuhnya menghilangkan keperluan untuk penyelenggaraan yang kerap dan penggantian bahagian, mengurangkan beban kerja penyelenggaraan dengan ketara dan mencapai operasi yang sangat cekap dan penggunaan rendah.

Parameter Teknikal Teras

Huajidian 22kV SF6 GIS RMU Ring Unit Utama Suis telah menjalani pelbagai ujian industri yang ketat, memastikan parameter patuh dan stabil yang memenuhi piawaian domestik dan antarabangsa untuk pengagihan kuasa voltan sederhana peralatan:

- Voltan Terkadar: 12kV/24kV

- Nilai Semasa: 630A/1250A

- Kekerapan Dinilai: 50Hz

- Kekerapan Kuasa Menahan Voltan: 42kV/65kV

- Voltan Tahan Impuls Kilat: 75kV/125kV

- Penilaian Perlindungan: Ruang Gas IP67/Kabinet IP4X

- Kadar Kebocoran Gas Tahunan: ≤0.1% (Kabinet Diisi Gas)

Senario Aplikasi Utama

Dengan struktur yang padat, keselamatan yang tinggi, dan kestabilan yang tinggi, peralatan ini digunakan secara meluas dalam pelbagai arus perdana senario pengagihan kuasa voltan sederhana:

1. Sokongan Bandar: Kawasan perumahan bandar, kompleks komersial, bilik agihan kuasa bangunan pejabat

2. Pengagihan Kuasa Perindustrian: Taman industri, kilang pembuatan rangkaian pengagihan kuasa voltan sederhana

3. Grid Kuasa Bandar: Peningkatan rangkaian pengagihan kuasa bandar dan nod bekalan kuasa rangkaian gelang

4. Projek Infrastruktur Utama: Sistem Bekalan Kuasa untuk Kemudahan Kritikal seperti Lapangan Terbang, Kereta Api dan Hospital

Kes Permohonan Kejuruteraan

1. Projek Pengubahsuaian Sepanduk/Sepanduk Daerah Mongolia Dalaman Grid Kuasa

Unit utama cincin tradisional (RMU) di kawasan kediaman lama Ejin Horo Banner, Mongolia Dalam, mempunyai kelembapan dan rintangan air, menjadikannya terdedah kepada kemasukan air dan litar pintas semasa musim hujan, dengan kerap menjejaskan bekalan elektrik biasa penduduk. Projek ini menggunakan unit utama gelang RMU RMU Huajidian 22kV SF6 GIS dalam kumpulan. Bergantung pada perlindungan tertutup penuh IP67 dan rintangan kakisan yang sangat baik, ia tahan air dengan berkesan pengumpulan dan hakisan dari persekitaran lembap semasa musim hujan, menyelesaikan sepenuhnya masalah mudah kegagalan peralatan lama. Selepas peralatan dimasukkan ke dalam operasi, kadar kegagalan bekalan kuasa di kawasan itu menurun sebanyak 95%, mencapai bekalan kuasa yang tidak terganggu dan stabil kepada penduduk, dan berjaya menyiapkan bandar peningkatan dan pengubahsuaian keselamatan rangkaian pengedaran.

Soalan Lazim

S1: Apakah hayat perkhidmatan dan kitaran penyelenggaraan bagi alat suis unit utama gelang SF6 GIS RMU 22kV?

A: Unit utama cincin RMU Huajidian ini menggunakan struktur tahan kakisan yang tertutup sepenuhnya dan teras berkualiti tinggi komponen, dengan hayat perkhidmatan direka sehingga 30 tahun. Terima kasih kepada kadar kebocoran udara tahunan yang sangat rendah sebanyak ≤0.1% dan reka bentuk kalis habuk dan kalis lembapan tertutup sepenuhnya, peralatan memerlukan penyelenggaraan yang minimum. Rutin pemeriksaan hanya memerlukan pemeriksaan tekanan udara dan status operasi setiap enam bulan, dan profesional yang komprehensif penyelenggaraan diperlukan setiap 3-5 tahun, dengan ketara mengurangkan kos penyelenggaraan jangka panjang.

S2: Bolehkah peralatan menahan keadaan luar yang keras seperti suhu tinggi dan kelembapan tinggi?

A: Ya. Kabinet peralatan menggunakan plat keluli bersalut aluminium-zink dengan penyemburan anti-karat standard tinggi proses, memberikan rintangan cuaca yang sangat baik dan rintangan kakisan. Komponen elektrik dalaman adalah sepenuhnya dimeterai dan dilindungi, dengan berkesan menahan gangguan daripada persekitaran yang keras seperti suhu tinggi, tinggi kelembapan, habuk, dan semburan garam. Ia boleh beroperasi secara stabil dalam julat -40 ℃ hingga + 85 ℃, menyesuaikan diri dengan kerja yang kompleks persekitaran di pelbagai wilayah di China.

S3: Adakah produk menyokong penyesuaian peribadi dan perkhidmatan bimbingan pemasangan di tapak?

A: Ya. Sebagai pengilang dan pembekal profesional, Huajidian boleh menyediakan penyesuaian peribadi yang komprehensif bagi unit masuk dan keluar peralatan, fungsi pemantauan pintar, parameter perlindungan dan penampilan penandaan mengikut keperluan projek. Kami menyediakan perkhidmatan sehenti meliputi keseluruhan kitaran hayat projek, termasuk reka bentuk penyelesaian, pemasangan di tapak, pentauliahan, operasi dan penyelenggaraan, dan sokongan selepas jualan. Pasukan teknikal profesional kami menyelesaikan semua jenis masalah di tapak sepanjang projek.

Jaminan Jenama Huajidian

Huajidian mematuhi falsafah kualiti "penghantaran tanpa kecacatan dan perkhidmatan kitaran penuh." Semua 22kV SF6 GIS RMUR suis unit utama cincin menjalani ujian yang ketat, termasuk voltan tahan frekuensi kuasa, nyahcas separa, dan kenaikan suhu, sebelum meninggalkan kilang untuk memastikan produk memenuhi piawaian industri dan penggunaan projek keperluan. Bergantung pada sistem pengeluaran standard dan sistem selepas jualan yang komprehensif, kami menyediakan pelanggan dengan penyelesaian peralatan pengagihan kuasa bersepadu yang profesional, cekap dan boleh dipercayai, daripada reka bentuk penyelesaian, pengeluaran peralatan, pemasangan dan pentauliahan kepada pasca penyelenggaraan.
