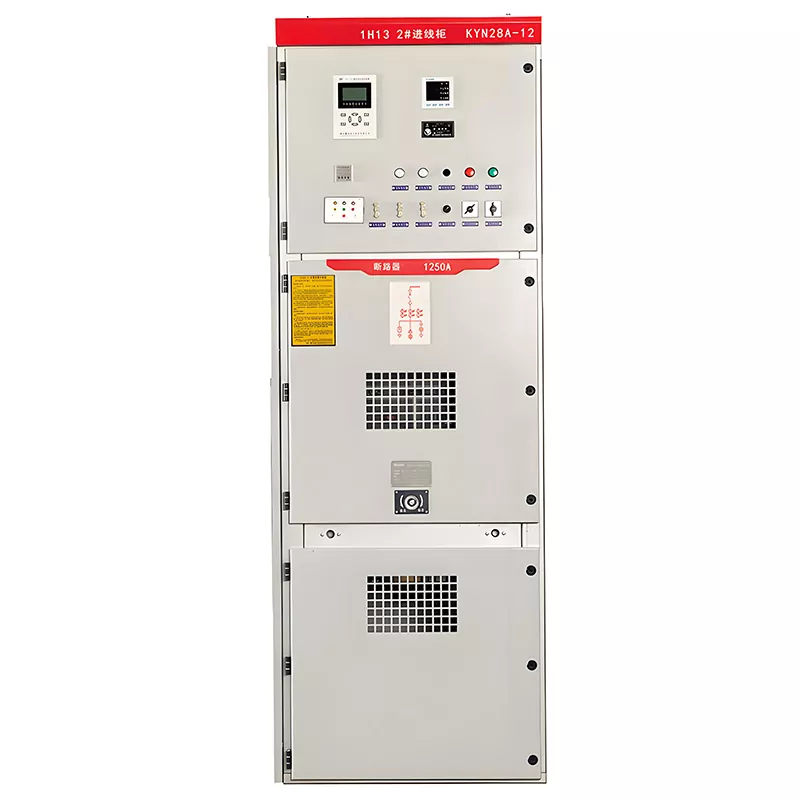

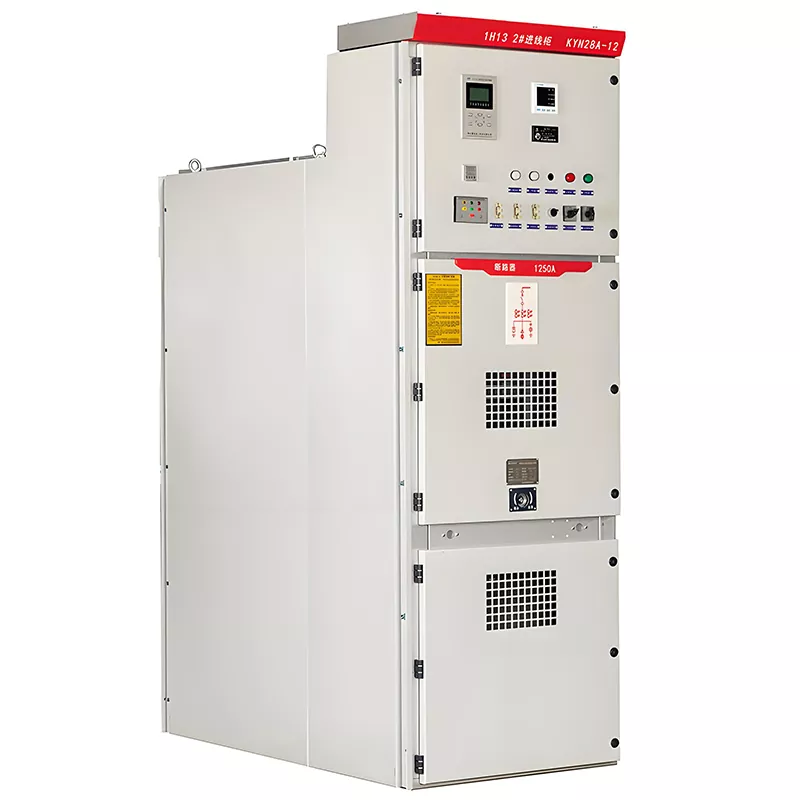

Panel Suis VCB Dalaman 11kV Voltan Sederhana

Panel Suis VCB Dalaman Voltan Sederhana 11kV Huajidian ialah kuasa lengkap bersalut logam dan boleh ditarik balik perhimpunan pengedaran. It is widely utilized in power plants, industrial and mining enterprises, and substations to memudahkan penerimaan, pengedaran, pengukuran, kawalan, dan perlindungan tenaga elektrik. Ia adalah idealnya suited for applications such as power transmission from small-to-medium-sized generator sets, plant and mine power distribution, and high-voltage motor starting. Ia amat sesuai untuk pengedaran bersegmen bar bas tunggal projek di mana penggunaan ruang yang cekap dan penyelenggaraan akses hadapan yang mudah adalah keperluan kritikal. The kabinet mempunyai struktur khusus yang dipasang di dinding yang direka untuk akses penyelenggaraan hadapan sahaja; dilengkapi dengan pengubah instrumen khusus, semua operasi penyelenggaraan boleh dilakukan sepenuhnya dari hadapan kabinet.

Huajidian ialah perusahaan berteknologi tinggi khusus untuk R&D, pembuatan dan penjualan penghantaran kuasa dan peralatan pengedaran, berakar umbi dalam hab industri elektrik Wenzhou. Syarikat telah memperoleh kualiti ISO9001 pensijilan pengurusan dan pensijilan CE, dan memegang banyak paten produk. Pada Januari 2026, syarikat itu mengadakan persidangan ringkasan tahunannya; kemudian pada tahun yang sama, ia dipamerkan di Mexico Power & Energy Show, memanfaatkan produk suis proprietarinya untuk mengembangkan kehadirannya di pasaran Amerika Latin.

Kelebihan Produk Utama:

1.  Pemilihan Pemutus Litar Fleksibel

Unit ini serasi dengan pemutus litar vakum VS1 domestik sambil turut menyokong penyepaduan dengan import pemutus seperti ABB VD4, Siemens 3AH5 dan GE VB2. Fleksibiliti ini menjadikannya sesuai untuk kedua-dua pemodenan pencawang lama dan penyesuaian projek baharu.

2.  Perlindungan Kabinet Tahan Lama

Penutup kabinet dibina daripada plat keluli bersalut aluminium-zink, tersedia dalam warna RAL7032 atau RAL7035 skim. Kabinet mempunyai penarafan perlindungan keseluruhan IP4X (dengan petak dalaman dinilai pada IP2X), menawarkan perlindungan yang berkesan terhadap habuk dan percikan air untuk memastikan keselamatan operasi yang tinggi.

3. Kebolehsuaian Persekitaran yang Kuat

Sesuai untuk suhu ambien antara -30°C hingga +50°C dan ketinggian pemasangan ≤2500m. Ia beroperasi dengan stabil dalam keadaan lembap dengan purata kelembapan relatif harian ≤95% dan purata bulanan ≤90%.

Piawaian dan Parameter Teknikal Berkenaan

1. Piawaian Berkenaan

IEC298, GB3906-91, IEC62271-200

2. Parameter Elektrik

3. Kelas Penebat

Kajian Kes Aplikasi Dunia Sebenar

Projek Peningkatan Pengagihan Tenaga Wilayah Perlombongan Mexico Tengah (Selesai pada 2026)

Semasa penyertaan Huajidian dalam Pameran Kuasa Mexico 2026, syarikat itu menandatangani kontrak dengan syarikat tempatan. perusahaan perlombongan terbuka bersaiz sederhana untuk membekalkan 32 unit Panel Suis VCB Dalaman Voltan Sederhana 11kV. Ini unit telah digunakan untuk menaik taraf sistem pengagihan kuasa di loji benefisiasi bijih dan kawasan perlombongan pencawang.

Peralatan asal terdiri daripada suis terendam minyak yang sudah lapuk, yang menempati jejak yang besar, diperlukan penyelenggaraan akses belakang, dan terdedah kepada degradasi penebat akibat kelembapan di kawasan tempatan yang hujan dan lembap persekitaran. Untuk projek ini, pelanggan memilih reka bentuk kabinet penyelenggaraan hadapan yang dilengkapi dengan litar ABB VD4 pemutus; the sealed, aluminum-zinc-coated cabinet body was specifically chosen to withstand the local high-humidity iklim. Selepas pentauliahan, sistem membenarkan penyelenggaraan setempat tanpa memerlukan kuasa yang lengkap penutupan, mengakibatkan pengurangan 70% dalam kadar kegagalan peralatan. Akibatnya, pelanggan kemudiannya meletakkan satu pesanan tambahan untuk projek pembesaran loji.

Soalan Lazim

S1: Untuk pengubahsuaian pencawang yang sudah tua, bolehkah Panel Suis VCB Dalaman Voltan Sederhana Huajidian 11kV ini berfungsi sebagai pengganti langsung untuk suis terendam minyak lama?

A1: Ya, boleh. Produk ini serasi dengan pelbagai pemutus litar—termasuk VS1, ABB VD4 dan Siemens 3AH5 siri—dan pengilang boleh melaraskan susun atur kabinet dalaman agar sepadan dengan dimensi pemasangan asal. ini menghapuskan keperluan untuk pengubahsuaian kejuruteraan awam yang meluas, dengan itu memendekkan kitaran pembinaan keseluruhan.

S2: Di bawah keadaan operasi standard, apakah kitaran penyelenggaraan yang disyorkan untuk VCB 11kV Huajidian alat suis?

A2: Biasanya, pemeriksaan visual tahunan disyorkan, dengan ujian tahan voltan tinggi dan pencelah vakum pemeriksaan dilakukan setiap 3 hingga 5 tahun. Terima kasih kepada reka bentuk penyelenggaraan hadapan, servis di tapak boleh dilakukan tanpa perlu mengeluarkan unit kabinet secara fizikal.

S3: Untuk projek yang terletak di altitud tinggi (melebihi 2000 meter), bolehkah Huajidian menyediakan model tersuai yang disesuaikan kepada syarat-syarat tertentu itu?

A3: Model standard sesuai untuk ketinggian sehingga 2,500 meter. Untuk projek altitud ultra tinggi, unit boleh disesuaikan dengan peningkatan jarak rayapan penebat dan dinaik taraf menahan parameter voltan; dokumentasi ujian kilang tersuai yang sepadan disediakan secara serentak.

Kelayakan Produk

Semua Panel Suis VCB Dalaman Voltan Sederhana 11kV Huajidian menjalani ujian rutin kilang yang komprehensif sebelum penghantaran, disertakan dengan laporan ujian yang lengkap. Keseluruhan siri produk memegang Sistem Pengurusan Kualiti ISO 9001 pensijilan, pensijilan eksport CE, dan pelbagai paten reka bentuk struktur bebas. Pelanggan global mendapat manfaat daripada panduan lukisan teknikal, perundingan pemasangan di tapak, dan perkhidmatan bekalan alat ganti selepas jaminan disediakan oleh pasukan selepas jualan profesional Huajidian, dengan itu menangani keperluan penyelenggaraan selepas pasaran untuk projek pengagihan tenaga dalam dan luar negara.
