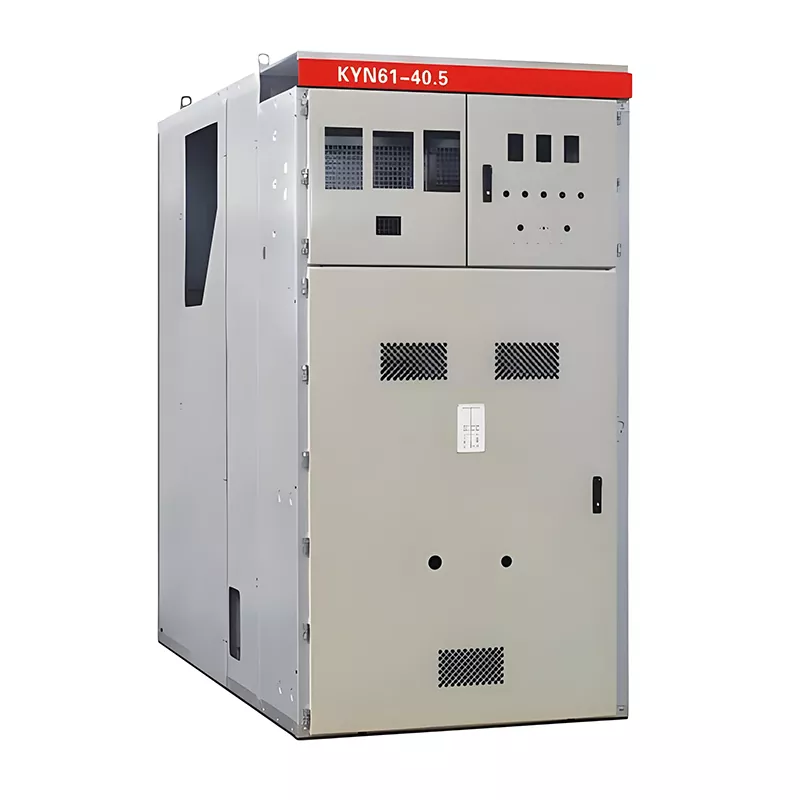

Panel Suis VCB Dalaman KYN61-40.5 33kV

Huajidian ialah pengilang peralatan elektrik khusus khusus untuk R&D, pembuatan dan disesuaikan reka bentuk penyelesaian set lengkap alat suis voltan tinggi dan rendah. Keseluruhan Alat Suis VCB Dalaman KYN61-40.5 33kV Siri panel menjalani proses pengeluaran yang menyeluruh dan bersepadu secara menegak—daripada reka bentuk dan helaian bebas fabrikasi logam kepada pemasangan voltan tinggi—semuanya dalam kemudahan pembuatan piawai kami sendiri. Sebagai produk daripada pengilang peralatan elektrik profesional, alat suis ini telah berjaya digunakan dan ditauliahkan banyak projek kejuruteraan di seluruh China—termasuk grid kuasa, kemudahan perindustrian dan perlombongan serta data pusat—di mana kestabilan operasinya telah disahkan melalui aplikasi dunia sebenar. Tambahan pula, kami menawarkan perkhidmatan konfigurasi dan saiz tersuai kepada pelanggan di seluruh dunia.

Perisai KYN61-40.5 (33kV Indoor VCB) Suis Bertutup Logam Boleh Ditarik Berperisai boleh dipasangkan dengan KYN28A-12 kabinet tambahan (khususnya model kabinet AH6 atau AT3 direka untuk litar keluar pengubah). Berkhidmat sebagai komponen teras dalam sistem pengagihan voltan sederhana 12kV/33kV, 50Hz AC, ia terutamanya menerima kuasa daripada sisi transformer dan mengagihkan elektrik yang dilangkah turun ke beban hiliran dengan selamat. Fungsinya termasuk pemantauan masa nyata parameter elektrik, perlindungan terhadap lebihan beban talian dan litar pintas, dan litar kawalan pensuisan pemutus. Menampilkan struktur tertutup bertebat udara, berperisai logam sepenuhnya, produk ini menawarkan margin keselamatan yang luar biasa dan kebolehpercayaan operasi, menjadikannya peralatan kritikal yang amat diperlukan untuk pencawang moden dan sistem pengagihan kuasa industri.

Jadual Parameter Asas Produk

Spesifikasi Teknikal Teras

1. Voltan Ternilai: 12kV (Serasi dengan grid kuasa 10kV standard; penebat peralatan direka untuk 40.5kV, memenuhi keperluan untuk keadaan operasi 33kV).

2. Arus Berkadar: 630A (Terpakai pada bar bas utama dan pemutus litar yang disertakan).

3. Kekerapan Dinilai: 50Hz.

4. Penarafan Voltan Tahan: Kekerapan kuasa voltan tahan 1 minit: 42kV (ke tanah / fasa ke fasa); kilat voltan menahan impuls: 75kV (ke tanah / fasa ke fasa).

5. Kapasiti Pemutus Litar Pendek: Pemutus litar boleh dipilih mengikut keperluan khusus, dengan julat kapasiti pecah 20kA hingga 31.5kA.

6. Kelas Perlindungan (Penilaian IP): Keseluruhan kabinet: IP4X; Petak pemutus litar (dengan pintu terbuka): IP2X.

7. Piawaian Berkenaan: GB 3906, IEC 62271-200, dan spesifikasi lain untuk alat suis voltan sederhana dan tinggi.

Reka Bentuk Struktur Kabinet

1. Petak Alat & Geganti Atas: Menempatkan meter kuasa pelbagai fungsi terbina dalam, peranti paparan talian langsung, dan lampu penunjuk operasi, membolehkan pemantauan dalam talian masa nyata parameter elektrik seperti voltan dan semasa.

2. Petak Pemutus Litar Tengah (Kawasan Operasi Teras): Dilengkapi dengan pemutus litar vakum boleh ditarik balik 630A, pemegang kendalian saling kunci mekanikal, dan penunjuk status. Unit boleh ditarik balik boleh diekstrak sepenuhnya, membenarkan penyelenggaraan akses hadapan tanpa perlu menutup keseluruhan kabinet, dengan itu mengurangkan dengan ketara masa penyelenggaraan bekalan elektrik terputus.

3. Petak Kabel Bawah: Mempunyai ruang dalaman yang mencukupi untuk memudahkan penghalaan dan pendawaian kabel keluar, sebagai serta pemeriksaan dan penyelenggaraan seterusnya.

Kelebihan Produk

Panel Suis VCB Dalaman KYN61-40.5 33kV dilengkapi dengan saling kunci mekanikal "Lima-Pencegahan" yang lengkap sistem. Sistem ini secara berkesan menghapuskan potensi bahaya yang berkaitan dengan ralat operasi—seperti tidak sengaja membuka atau menutup pemutus litar, menutup suis pembumian semasa litar hidup, atau membuka pintu kabinet semasa litar hidup—dengan itu menghalang kemalangan keselamatan yang disebabkan oleh manusia. Produk telah berjaya lulus piawaian penerimaan sambungan grid untuk industri kuasa domestik.

Senario Aplikasi Produk

1. Bilik pengagihan 10kV dalam pencawang grid kuasa bandar domestik dan projek pengubahsuaian perbandaran;

2. Stesen pengagihan kuasa utama dalam kompleks loji operasi perlombongan berskala besar dan berat industri metalurgi;

3. Lokasi yang memerlukan kebolehpercayaan tinggi, bekalan kuasa tanpa gangguan—seperti bangunan komersial bertingkat tinggi, Gred-A hospital tertiari, dan pusat data IDC.

Kajian Kes Kejuruteraan Dunia Sebenar

Pada 2024, berkhidmat sebagai pembekal projek rasmi, Huajidian telah menjalankan pengubahsuaian pencawang perlombongan 33kV di China Utara. Projek itu melibatkan perolehan 18 unit Panel Suis VCB Dalaman KYN61-40.5 33kV, digunakan untuk menaik taraf litar pengagihan kuasa untuk dua pengubah AT3 dalam kompleks perlombongan.

1. Latar Belakang Projek

Alat suis 35kV jenis tetap yang sudah tua mengalami kemerosotan penebat dan menimbulkan risiko arka yang ketara. kesalahan. Akibatnya, pemilik memilih suis boleh tarik keluar perisai Huajidian untuk menggantikan peralatan usang dan untuk meningkatkan standard keselamatan sistem pengagihan kuasa kawasan perlombongan.

2. Hasil Pelaksanaan

Peralatan telah beroperasi secara berterusan di bawah beban penuh selama 12 bulan dengan sifar kegagalan yang tidak dijangka. Yang boleh ditarik balik struktur troli mengurangkan tempoh tugas penyelenggaraan rutin daripada 8 jam asal kepada hanya 2.5 jam. Tambahan pula, sistem saling kunci "Lima-Pencegahan" berjaya mengelakkan tiga kemungkinan risiko ralat operasi semasa pemeriksaan peralatan tahunan. Berikutan kejayaan pentauliahan Fasa I, pelanggan membuat tindakan susulan pesanan peralatan pengagihan kuasa untuk pengembangan Fasa II loji, dengan itu memberikan pengesahan dunia sebenar bagi prestasi produk di bawah keadaan operasi beban berat.

Soalan Lazim

S1: Untuk projek perindustrian khusus, bolehkah Huajidian melaraskan parameter pemutus litar pintas KYN61-40.5 alat suis?

A1: Ya. Berdasarkan parameter litar pintas khusus grid kuasa tapak projek, kami boleh memasang vakum pemutus litar dengan spesifikasi yang berbeza-beza untuk menyesuaikan kapasiti pemecahan dalam julat 20kA hingga 31.5kA. Semua parameter yang disesuaikan dengan ketat mematuhi kedua-dua Piawaian Kebangsaan Cina dan piawaian IEC, dan yang lengkap unit suis menjalani ujian yang ketat sebelum penghantaran kilang.

S2: Apakah perbezaan teras antara model suis KYN61-40.5 (33kV) dan model suis standard KYN28A-12 (10kV)?

A2: KYN61-40.5 direka untuk memenuhi piawaian penebat 33kV/40.5kV; ia menampilkan partition dalaman yang menebal dan struktur tahan arka yang diperkukuh, menjadikannya sesuai terutamanya untuk saluran masuk dan keluar pengubah dalam Pencawang kelas 33kV. KYN28A-12 direka untuk talian pengedaran kuasa 10kV standard. Kedua-dua model kabinet boleh disepadukan dan dipasang bersebelahan dalam pencawang yang sama—sama seperti penyelesaian bersepadu AH6—untuk membentuk pemasangan suis lengkap.

S3: Adakah Huajidian menyediakan panduan pemasangan dan sokongan teknikal selepas jualan selepas penghantaran Panel Suis VCB Dalaman KYN61-40.5 33kV?

J3: Kami menyediakan semakan percuma parameter teknikal projek sebelum pengeluaran. Untuk pesanan standard, kami menawarkan panduan teknikal jauh untuk pemasangan. Untuk projek kejuruteraan berskala besar, kami boleh menguruskan untuk jurutera untuk melawat tapak projek untuk pentauliahan di tapak, tertakluk kepada rundingan berdasarkan lokasi projek.

Garis Panduan untuk Rakan Kongsi Perolehan

Pembeli global dialu-alukan untuk menjadualkan lawatan di tapak ke kilang kami. Anda boleh berunding dengan pasukan jualan Huajidian berkenaan keperluan penyesuaian diperibadikan—seperti dimensi kabinet dan konfigurasi komponen—untuk mencipta a penyelesaian suis keluar pengubah yang dipesan lebih dahulu yang mematuhi sepenuhnya piawaian grid kuasa tempatan anda.
