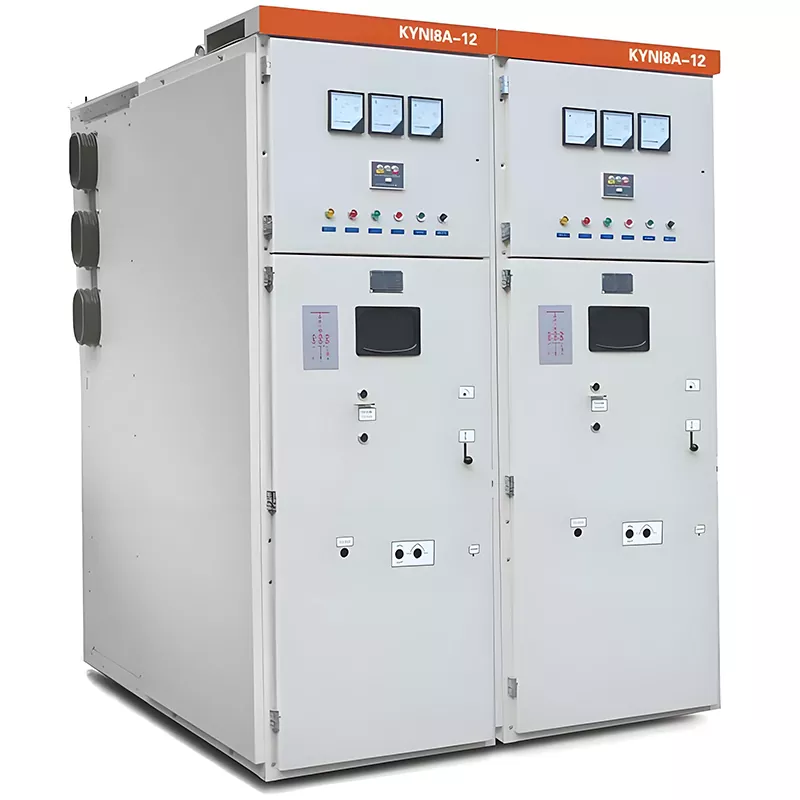

Panel LV dan MV VCB Luaran 11kV

Beribu pejabat di China, Huajidian amat komited kepada R&D dan pembuatan 11kV Outdoor LV dan MV VCB Panel. Syarikat ini dilengkapi dengan pasukan teknikal dalaman, bengkel pengeluaran moden, dan set lengkap peralatan ujian. Kilang proprietari kami yang standard memastikan kawalan kualiti proses penuh—melaksanakan dengan teliti, pemeriksaan berbilang peringkat daripada fabrikasi kepingan logam sehingga penghantaran produk akhir—memastikan semuanya produk berjaya melepasi pensijilan Ujian Jenis yang komprehensif. Sebagai tambahan kepada model standard, kami menawarkan penyelesaian kabinet tersuai, tinjauan di tapak dan perkhidmatan pemasangan dan pentauliahan lapangan, menyediakan perkhidmatan sehenti penyelesaian untuk memenuhi pelbagai keperluan projek pengagihan kuasa pelanggan di dalam dan di luar negara.

Parameter Teknikal Teras

Ciri-ciri Struktur dan Prestasi Produk

Panel LV Luaran 11kV dan MV VCB dibina menggunakan kepingan keluli tergelek sejuk berkualiti tinggi, ketepatan-diproses melalui teknologi CNC dan dipasang menggunakan sambungan berbolted. Struktur yang terhasil adalah padat dan teguh, menampilkan susun atur yang tersusun rapi untuk instrumentasi, operasi dan zon berfungsi.

1. Empat Petak Bebas: Kabinet dibahagikan kepada empat petak berbeza—bar bas petak, petak pemutus litar, petak kabel, dan petak instrumentasi/kawalan. Bahagian-bahagian ini diasingkan sepenuhnya oleh partition logam dan disepadukan dengan saluran pelepasan tekanan; sekiranya berlaku kesalahan, yang sistem secara automatik melepaskan tekanan untuk menghalang penyebaran arka elektrik.

2. Pemutus Litar (Jenis Troli) Boleh Tarik Balik

Pemutus litar vakum teras dipasang pada mekanisme troli yang boleh ditarik balik, membolehkan ia mudah dimasukkan atau diekstrak. Reka bentuk ini memudahkan penggantian dan penyelenggaraan tanpa memerlukan penutupan kuasa sepenuhnya keseluruhan kabinet. Unit ini didatangkan standard dengan sistem interlock mekanikal "Lima-Pencegahan", menggunakan perlindungan berasaskan perkakasan untuk menghapuskan risiko ralat operasi dengan berkesan.

3. Panel Pemantauan Pintar Lekap Depan

Muka hadapan kabinet menyepadukan instrumentasi, lampu penunjuk dan butang kawalan. Antara muka ini membolehkan pemantauan masa nyata parameter voltan, arus dan kuasa, sambil memaparkan status secara intuitif pembukaan/penutupan litar, penyimpanan tenaga, dan pembumian, dengan itu memudahkan operasi, penyelenggaraan, dan pemeriksaan rutin.

4. Struktur Pelesapan Haba Panel Sisi Dioptimumkan

Saluran pengudaraan berbilang disepadukan ke dalam panel sisi kabinet untuk mempercepatkan perolakan udara dan haba pelesapan. Ini menghalang penuaan komponen yang disebabkan oleh suhu tinggi, memastikan peralatan boleh beroperasi secara berterusan pada beban penuh dalam jangka masa panjang.

5. Konfigurasi Modular dan Fleksibel

Unit—termasuk kabinet baris masuk, kabinet baris keluar, kabinet PT, kabinet pemeteran dan tali leher bas kabinet—boleh dipasang mengikut keperluan khusus, memudahkan pengembangan dan pemasangan semula yang mudah semasa pelaksanaan projek.

Kelebihan Produk Teras

1. Perlindungan Tiga Lapisan: Mempunyai struktur kabinet berperisai tertutup sepenuhnya, "Lima-Pencegahan" saling mengunci mekanisme, dan peranti pelepas tekanan untuk mengurangkan bahaya keselamatan pengagihan kuasa dengan berkesan.

2. Komponen Premium: Menggunakan komponen berkualiti tinggi yang dipilih dengan teliti yang menjalani ujian komprehensif sebelum ini untuk penghantaran, memastikan ketahanan dalam persekitaran operasi yang keras dan kadar kegagalan yang rendah.

3. Mekanisme Troli Keluar: Mempunyai struktur troli boleh ditarik balik yang membolehkan penyelenggaraan dan komponen pantas penggantian, mengurangkan dengan ketara tempoh gangguan kuasa.

4. Perlindungan dan Kawalan Bersepadu: Serasi dengan perlindungan geganti dan peranti pengukuran/kawalan, membenarkan penyepaduan lancar dengan sistem pemantauan kuasa untuk membolehkan pengurusan dan kawalan jauh pintar.

5. Jaminan Kualiti: Keseluruhan proses pengeluaran mematuhi piawaian kebangsaan dan telah berjaya lulus ujian jenis yang ketat, menjamin pematuhan penuh dan kualiti produk.

Kes Aplikasi Dunia Sebenar

Kes 1: Projek Sokongan Pengagihan Tenaga untuk Loji Kuasa PV Berpusat 50MW di Barat Laut China

Bilik pengagihan kuasa yang menyokong projek ini dilengkapi dengan 22 kabinet Huajidian, yang terdiri daripada unit untuk talian masuk, talian keluar, pemeteran dan hubungan bas, bertanggungjawab untuk penyambungan grid dan transformasi kuasa daripada loji PV. Peralatan telah beroperasi secara stabil selama 24 bulan berturut-turut; "Lima-Pencegahan" yang saling berkait struktur dan mekanisme perlindungan litar pintas berjaya melepasi pemeriksaan rawak yang dijalankan oleh grid kuasa pihak berkuasa, sekali gus memastikan penjanaan kuasa loji yang stabil.

Kes 2: Retrofit Pengagihan Kuasa untuk Kompleks Komersial Besar di Asia Tenggara

Projek ini melibatkan pengubahsuaian kabinet pengagihan kuasa yang sudah tua dalam kompleks komersial 180,000 m², menggunakan 36 unit panel LV luaran dan MV VCB 11kV. Memanfaatkan reka bentuk modular sistem, pemasangan dan pentauliahan telah disiapkan dalam masa 12 hari sahaja, menghapuskan keperluan untuk penutupan kuasa yang berpanjangan di seluruh kemudahan. Tambahan pula, sistem itu telah disepadukan ke dalam rangkaian pengagihan kuasa pintar hartanah, membolehkan alat kawalan jauh pemantauan penggunaan elektrik di seluruh bangunan dan dengan ketara mengurangkan pemeriksaan manual kos.

Senario Berkenaan

1. Projek Grid Kuasa: Pembinaan pencawang dan stesen pengedaran baharu, serta pemodenan grid kuasa penuaan;

2. Projek Perindustrian: Pengagihan kuasa untuk bengkel dalam metalurgi, perlombongan, kimia dan industri lain sektor;

3. Infrastruktur Awam: Lapangan terbang, sistem transit rel, hospital, institusi pendidikan dan berskala besar pembangunan hartanah komersial;

4. Tenaga Baharu: Sistem pengagihan kuasa sampingan untuk stesen janakuasa fotovoltaik, ladang angin dan simpanan tenaga projek.

Perkhidmatan Selepas Jualan

1. Perlindungan Waranti: Semasa tempoh jaminan, komponen yang rosak diganti secara percuma dan di tapak perkhidmatan pemeriksaan dan pembaikan disediakan;

2. Sokongan Teknikal: Bimbingan teknikal percuma, bantuan pemasangan dan pentauliahan, dan operasi langsung latihan untuk kakitangan penyelenggaraan;

3. Sokongan Teknikal 24/7: Perkhidmatan perhubungan teknikal sepanjang masa dengan respons pantas kepada pertanyaan berkaitan kerosakan dan isu;

4. Penyelenggaraan Sepanjang Hayat: Perkhidmatan penyelenggaraan yang komprehensif untuk keseluruhan jangka hayat produk; selepas jaminan tamat tempoh, hanya kos alat ganti dan bayaran perkhidmatan asas dikenakan.

Soalan Lazim

S1: Untuk projek bukan standard, bolehkah Huajidian menyesuaikan Panel LV Luaran dan MV VCB 11kV dengan bukan standard dimensi atau parameter teknikal tertentu?

A1: Ya. Selain rangkaian produk standard kami, kami menyokong penyesuaian dimensi kabinet, arus undian, dan logik kawalan sekunder. Pasukan teknikal kami boleh menjalankan tinjauan di tapak tentang persekitaran operasi untuk dibangunkan penyelesaian reka bentuk yang disesuaikan.

S2: Spesifikasi standard produk digunakan untuk ketinggian ≤1000 meter; bolehkah unit ini disesuaikan untuk digunakan dalam persekitaran altitud tinggi atau dataran tinggi?

A2: Model standard kami sesuai untuk ketinggian sehingga 1000 meter. Untuk projek altitud tinggi, kami menawarkan tersuai peningkatan kepada sistem penebat dan pelesapan haba, bersama-sama dengan pemilihan komponen yang dioptimumkan, untuk memastikan boleh dipercayai beroperasi di bawah keadaan dataran tinggi.

S3: Adakah perlu untuk menyahtenagakan keseluruhan kabinet semasa melakukan penyelenggaraan atau menggantikan kabinet yang boleh ditarik balik pemutus litar?

A3: Tidak. Pemutus litar boleh ditarik secara individu untuk penyelenggaraan sementara bar bas kekal bertenaga, membolehkan litar yang tinggal untuk terus membekalkan kuasa seperti biasa. Ini meminimumkan kehilangan bekalan elektrik untuk pengguna.
