Pemutus Litar Vakum Dipasang Tiang 11kV

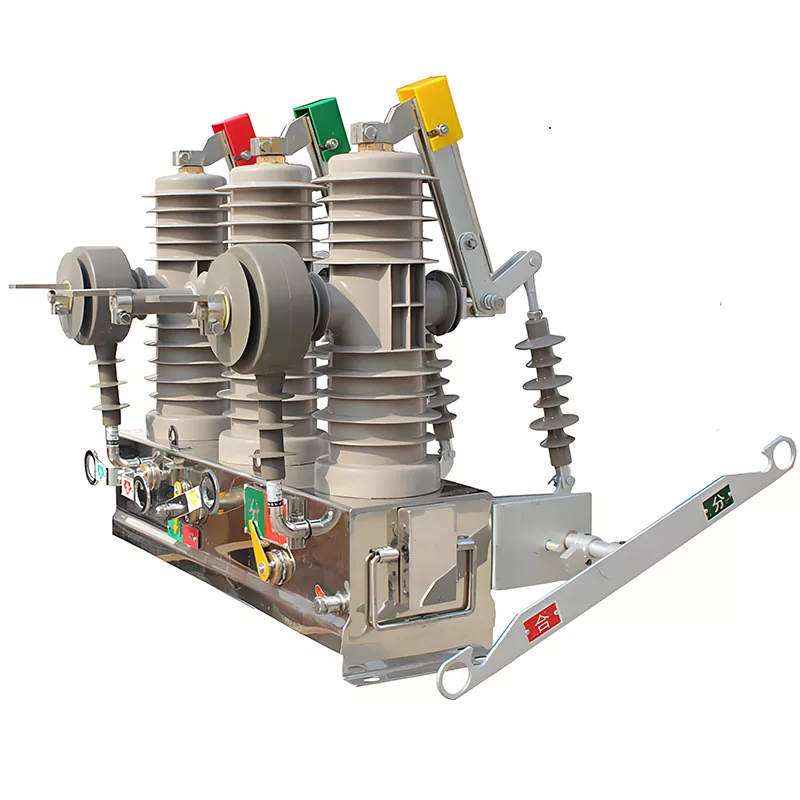

Pemutus Litar Vakum Dipasang Tiang 11kV HUAJIDIAN mewakili evolusi yang direka untuk menangani titik kesakitan suis luar tradisional—iaitu kadar kegagalan yang tinggi, penyelenggaraan yang menyusahkan dan kefungsian terhad. Dengan voltan terkadar 12kV, ia serasi dengan rangkaian pengedaran luar AC 50Hz tiga fasa. Beralih daripada mekanisme spring tradisional, ia menggunakan mekanisme pengendalian magnet kekal termaju yang menampilkan struktur yang diperkemas dan bahagian yang lebih mudah haus; digabungkan dengan pencelah vakum, ini memastikan prestasi yang stabil dan boleh dipercayai. Produk ini menyepadukan sistem pengukuran, kawalan dan perlindungan pintar yang menyokong pelbagai kaedah komunikasi (seperti GPRS dan gentian optik), membolehkan pengecaman kerosakan automatik, alat kawalan jauh, pemantauan data masa nyata dan pengasingan kerosakan yang tepat, dengan itu memenuhi keperluan untuk operasi tanpa pemandu dalam automasi rangkaian pengedaran (FA).

Kelebihan Produk Teras

1. Struktur Boleh Dipercayai, Kos Penyelenggaraan Sangat Rendah

Dengan menggunakan mekanisme pengendalian magnet kekal, reka bentuk menghapuskan sepenuhnya struktur penghantaran kompleks yang terdapat dalam mekanisme spring tradisional. Dengan komponen yang lebih sedikit dan tiada bahagian elastik yang mudah haus, ia secara asasnya menyelesaikan isu yang berkaitan dengan kelesuan mekanikal dan kadar kegagalan yang tinggi yang biasa dalam peralatan tradisional.

2. Ketahanan Luar Biasa, Sesuai untuk Operasi Kerap

Pemutus Litar Vakum Dipasang Tiang 11kV menawarkan jangka hayat mekanikal sehingga 30,000 operasi. Ia menahan kitaran pembukaan dan penutupan yang kerap dalam jangka masa panjang, menjadikannya sangat sesuai untuk aplikasi grid pengedaran pintar yang melibatkan penutupan semula automatik dan pensuisan frekuensi tinggi. Ini menghalang kerosakan peralatan yang disebabkan oleh operasi yang kerap dan memastikan prestasi sistem automasi grid yang berterusan dan stabil.

3. Pengendalian Kerosakan yang Teguh, Operasi Selamat dan Stabil

Dengan arus pemutus litar pintas berkadar 25kA, unit ini boleh melaksanakan 30 operasi pemutus litar pintas berturut-turut dengan pasti. Dilengkapi dengan unit perlindungan berasaskan mikropemproses terbina dalam, ia menawarkan rangkaian fungsi perlindungan yang komprehensif—termasuk perlindungan arus lebih berarah tiga peringkat dengan penyekatan voltan, perlindungan jujukan sifar dan penutupan semula automatik. Ia mengenal pasti dan mengasingkan kerosakan grid dengan pantas, menghalang penyebaran kerosakan dan mengukuhkan keselamatan operasi grid.

4. Integrasi Pintar & Pengurusan Jauh

Ia menyepadukan fungsi pengukuran, kawalan, perlindungan dan komunikasi ke dalam satu unit, menyokong pensuisan jauh (membuka/menutup), pemantauan data kuasa masa nyata, penggera kerosakan dan muat naik data. Serasi dengan mod komunikasi arus perdana seperti GPRS dan gentian optik, ia bersambung dengan lancar dengan platform pengurusan grid pintar untuk membolehkan rangkaian pengedaran digital, visual dan pintar O&M (operasi dan penyelenggaraan).

5. Kebolehsuaian kepada Persekitaran Luaran Melampau

Direka khusus untuk keadaan luar yang keras, ia mempunyai penarafan perlindungan yang tinggi dan beroperasi secara stabil dalam julat suhu ekstrem -40°C hingga +70°C. Ia sesuai untuk ketinggian sehingga 2,000 meter dan kawasan dengan pencemaran berat Kelas V. Dengan rintangan yang sangat baik terhadap suhu tinggi dan rendah, kakisan dan habuk, ia menyesuaikan diri dengan pelbagai persekitaran luar yang kompleks, termasuk kawasan pantai, zon perindustrian dan kawasan altitud tinggi.

Senario Aplikasi

1. Penyepaduan Pencawang: Berfungsi sebagai suis penyuap keluar pada sisi 10kV pengubah utama pencawang, memastikan pensuisan yang selamat dan perlindungan kerosakan untuk litar penyuap.

2. Pasang Semula Talian & Naik Taraf: Dipasang pada tiang/menara talian pengedaran sebagai suis pembahagian atau pengikat untuk membolehkan bekalan kuasa terbahagi dan pengasingan kerosakan.

3. Senario Pengedaran Umum: Sesuai untuk kawalan pengagihan kuasa dalam grid pintar bandar, peningkatan grid luar bandar, perusahaan perindustrian dan perlombongan, komuniti kediaman dan taman komersial.

4. Senario Bekalan Kuasa Kebolehpercayaan Tinggi: Sangat sesuai untuk kawasan yang memerlukan kebolehpercayaan bekalan yang tinggi dan peningkatan automasi rangkaian pengedaran; ia dengan cepat mengasingkan bahagian yang rosak dan memulihkan kuasa ke kawasan yang tidak terjejas, meningkatkan kualiti perkhidmatan dengan ketara.

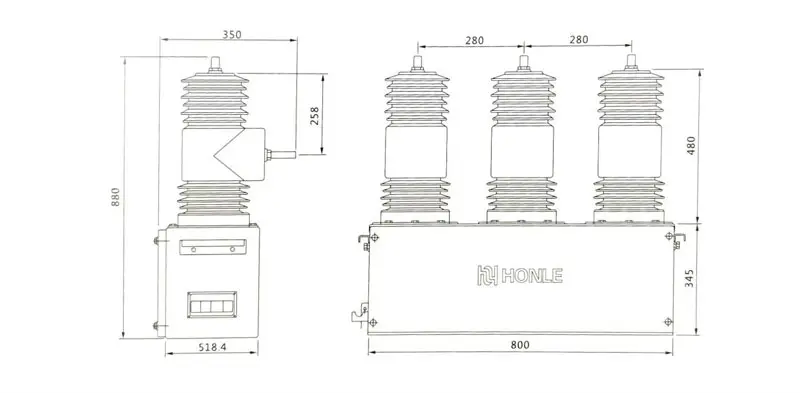

Parameter Teknikal

Kes Aplikasi Dunia Sebenar

Kes: Projek Naik Taraf Automasi Grid Luar Bandar di Anhui

Pada tahun 2025, Daerah Guzhen, Bandar Bengbu, Wilayah Anhui, melancarkan projek naik taraf automasi grid luar bandar, menggunakan pemutus litar vakum dipasang pada tiang HUAJIDIAN 11kV dalam jumlah yang banyak. Grid luar bandar tempatan asal bergantung pada suis tradisional yang dicirikan oleh automasi rendah dan kerosakan yang kerap; kerosakan talian mengakibatkan gangguan bekalan elektrik yang meluas, gagal memenuhi keperluan elektrik yang boleh dipercayai penduduk luar bandar dan perusahaan perbandaran.

Projek ini menggunakan kaedah pintasan talian langsung untuk memasang pemutus litar pintar ini pada bahagian utama talian pengedaran, memastikan tiada gangguan kepada bekalan kuasa untuk pengguna tempatan. Memanfaatkan prestasi stabil mekanisme magnet kekalnya dan sistem pengecaman kerosakan pintar, peranti ini mencapai pengesanan ralat tahap milisaat, mengasingkan segmen talian rosak secara automatik dan memulihkan kuasa ke kawasan yang tidak terjejas dengan cepat.

Berikutan penggunaan peranti, kadar gangguan kuasa yang disebabkan oleh kerosakan pada talian grid luar bandar tempatan menurun dengan ketara, dan kebolehpercayaan bekalan kuasa serantau meningkat kepada 99.98%. Ketahanan produk yang sangat baik terhadap suhu rendah dan pencemaran berat menjadikannya sangat sesuai untuk persekitaran luar bandar yang kompleks; ia beroperasi tanpa penyelenggaraan dalam jangka panjang, mengurangkan beban operasi dan penyelenggaraan grid secara berkesan, dan berjaya mencapai matlamat untuk menaik taraf grid pintar luar bandar.

Soalan Lazim

S1: Apakah kelebihan utama mekanisme magnet kekal berbanding dengan mekanisme spring tradisional?

Mekanisme magnet kekal HUAJIDIAN menghapuskan struktur penghantaran kompleks yang terdapat dalam mekanisme spring tradisional. Dengan reka bentuk dalaman yang diperkemas dan tiada komponen anjal yang terdedah, ia secara asasnya menyelesaikan isu seperti keletihan bahan, kesesakan dan kadar kegagalan yang tinggi yang dikaitkan dengan mekanisme spring. Peranti ini menawarkan kestabilan operasi yang unggul dan jangka hayat mekanikal sehingga 30,000 operasi, menyokong penukaran kerap dan penutupan semula automatik dalam rangkaian pengedaran. Ia juga membolehkan operasi tanpa penyelenggaraan, dengan ketara mengurangkan kos O&M jangka panjang untuk pengguna.

S2: Bolehkah pemutus litar ini menahan keadaan luar yang teruk?

ya. Produk ini dioptimumkan untuk persekitaran luar yang melampau, mampu beroperasi dengan stabil pada julat suhu -40°C hingga +70°C dan sesuai untuk ketinggian sehingga 2,000 meter dan kawasan dengan pencemaran berat Kelas V. Dengan penarafan perlindungan kemasukan yang tinggi dan rintangan yang sangat baik terhadap habuk, kakisan dan suhu yang melampau, ia beroperasi dengan pasti dalam tetapan yang keras—seperti kawasan pantai lembap, zon perindustrian dan kawasan alpine—memenuhi sepenuhnya keperluan untuk perkhidmatan luar jangka panjang.

S3: Apakah fungsi pintar dan kaedah komunikasi yang disokong oleh pemutus litar vakum dipasang tiang 11kV?

Produk ini menyepadukan rangkaian fungsi perlindungan yang komprehensif, termasuk perlindungan arus lebih terhalang voltan tiga peringkat, perlindungan jujukan sifar dan penutupan semula automatik. Ia juga menyokong alat kawalan jauh, pemantauan data kuasa masa nyata dan kerosakan automatik yang membimbangkan. Dari segi komunikasi, ia menyokong kedua-dua mod arus perdana—GPRS wayarles dan gentian optik berwayar—dan disepadukan dengan lancar dengan platform automasi rangkaian pengedaran. Ia membolehkan kawalan peranti pintar jauh, operasi dan penyelenggaraan tanpa pengawasan, dan pengurusan grid digital, berfungsi sebagai komponen teras dalam infrastruktur grid pintar.
