Pemutus Litar Vakum Dipasang Tiang 33kV

Pemutus litar vakum yang dipasang pada tiang HUAJIDIAN 33kV ialah alat suis voltan sederhana berprestasi tinggi yang direka untuk sistem pengedaran luar 10kV–33kV. Ia digunakan terutamanya untuk perlindungan dan kawalan penyuap keluar pencawang, talian masuk voltan tinggi untuk perusahaan perindustrian dan perlombongan, dan talian cawangan di kawasan kediaman.

Produk ini secara inovatif menyepadukan pencelah vakum dengan pengawal pintar dan menampilkan logik perlindungan grid komprehensif terbina dalam. Ia boleh mengasingkan cawangan yang rosak secara bebas tanpa mengganggu bekalan kuasa ke talian utama, dengan itu berkesan meminimumkan skop gangguan kuasa dan meningkatkan kestabilan operasi rangkaian pengedaran. Ia berfungsi sebagai sekeping teras infrastruktur untuk rangkaian pengedaran pintar moden.

Parameter Produk Teras

HUAJIDIAN mematuhi piawaian pembuatan industri dengan tegas, dan parameter peralatan serasi sepenuhnya dengan keperluan operasi sistem pengedaran AC tiga fasa luar. Parameter utama adalah seperti berikut:

1. Voltan Ternilai: 12kV (sesuai untuk talian pengedaran bandar/luar bandar 10kV; serasi dengan keadaan operasi dipasang tiang 33kV)

2. Nilai Arus: 630A, 1000A, 1250A (berbilang spesifikasi untuk memenuhi permintaan beban yang berbeza-beza)

3. Arus Pemutus Litar pintas Dinilai: 20kA, 25kA (mampu mengganggu kerosakan grid yang teruk)

4. Sistem Berkenaan: Sistem pengedaran luar AC tiga fasa 50Hz

5. Mod Operasi: Kawalan manual/elektrik dwi; menyokong operasi jauh pintar

Ciri Struktur dan Prestasi Utama

1. Reka Bentuk Struktur Bersepadu dan Dioptimumkan

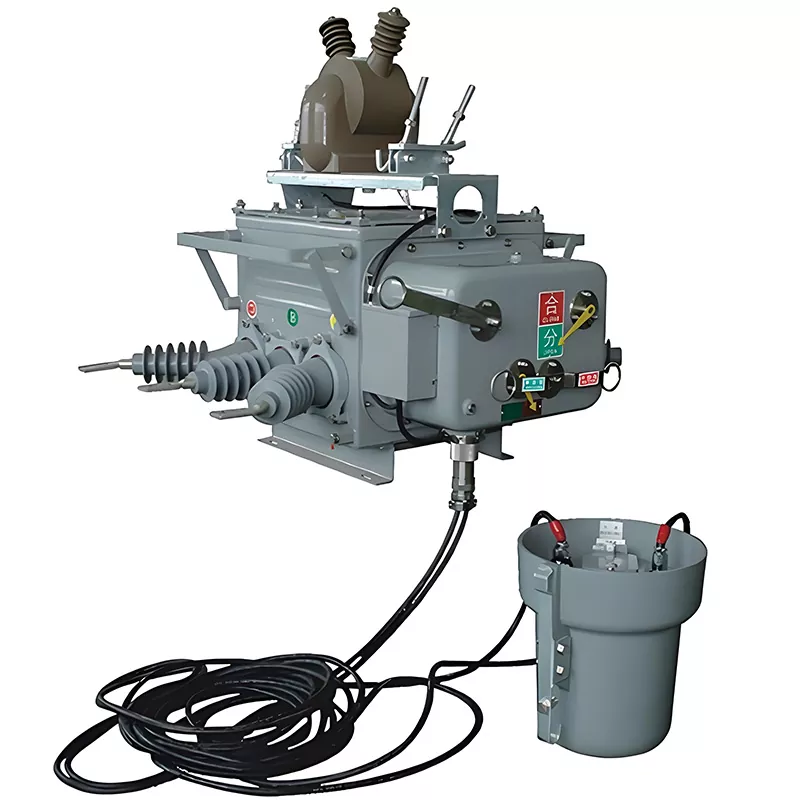

Pemutus litar vakum dipasang pada tiang 33kV mempunyai penyalah vakum berprestasi tinggi terbina dalam yang bertanggungjawab untuk pensuisan beban dan gangguan arus litar pintas; ia menawarkan kepupusan arka yang cepat tanpa kebocoran arka luaran. Dilengkapi dengan pemegang pengecas spring dan pemegang buka/tutup manual, bersama-sama dengan penunjuk status merah/hijau, peranti ini membolehkan pemantauan visual yang jelas dan langsung terhadap keadaan operasinya. Mekanisme pengecasan spring terbina dalam memastikan penyimpanan tenaga yang stabil dan operasi pensuisan yang boleh dipercayai, memenuhi permintaan penggunaan yang kerap dan jangka panjang.

Transformer voltan perumah bertebat coklat (PT) dipasang pada bahagian atas unit untuk menyediakan pensampelan voltan kuasa dan talian untuk pengawal hiliran. Unit ini bersambung kepada pengawal melalui kabel kalis air hitam khusus, menghantar isyarat arus dan voltan masa nyata sambil membekalkan kuasa operasi yang stabil kepada sistem kawalan.

2. Kebolehsuaian Persekitaran Luaran yang Unggul

Pemutus litar vakum dipasang pada tiang 33kV menampilkan reka bentuk kepungan bersepadu yang tertutup sepenuhnya yang kalis air dan tahan karat. Perumah silikon luarannya adalah penghalau kotoran dan tahan UV, mampu menahan keadaan luar yang melampau seperti suhu tinggi, hujan lebat dan angin kencang. Direka untuk operasi jangka panjang yang dipasang pada tiang dengan keperluan penyelenggaraan yang minimum, ia mengurangkan operasi grid dan kos penyelenggaraan dengan ketara.

3. Logik Perlindungan Bersepadu Pintar

Bertindak sebagai "anjing pemerhati" pintar untuk rangkaian pengedaran, peranti ini menggabungkan logik perlindungan yang terbukti untuk pembumian urutan sifar dan keadaan arus lebih. Ia menyokong tersandung pantas, perlindungan arus lebih tertunda masa, tersandung voltan terkurang dan penutupan semula automatik. Sekiranya berlaku kerosakan tanah satu fasa atau litar pintas fasa ke fasa pada talian cawangan pengguna, peranti secara automatik tersandung dalam milisaat untuk mengasingkan bahagian yang rosak. Ini membolehkan perlindungan terbahagi, mengelakkan gangguan bekalan elektrik yang meluas pada talian utama.

Kelebihan Fungsi Teras

1. Pengasingan Ralat Tepat untuk Kestabilan Grid Dipertingkat

Direka bentuk untuk menangani kerosakan biasa dalam talian pengedaran bandar dan luar bandar, peranti ini mengesan dan mengasingkan cawangan yang rosak dengan tepat. Setelah talian yang rosak diasingkan, bekalan kuasa ke talian utama berterusan tanpa gangguan. Ini secara berkesan meminimumkan tempoh dan skop gangguan, meningkatkan kebolehpercayaan bekalan kuasa dengan ketara untuk kawasan kediaman, taman perindustrian dan grid luar bandar.

2. Kawalan Pintar Jauh Berbilang dimensi

Pengawal pintar yang disertakan menawarkan fungsi komprehensif, menyokong pensuisan jauh, pelaporan kerosakan automatik dan penghantaran data masa nyata. Serasi dengan tiga kaedah komunikasi arus perdana—4G, gentian optik dan pembawa talian kuasa (PLC)—ia disepadukan dengan lancar dengan stesen induk automasi pengedaran, membolehkan operasi tanpa pemandu, pemantauan jauh dan pengurusan pintar peralatan dipasang pada tiang.

3. Pematuhan dengan Piawaian Antarabangsa & Sokongan Penyesuaian

Sebagai pengilang profesional peralatan pengagihan kuasa, HUAJIDIAN menawarkan perkhidmatan penyesuaian diperibadikan yang disesuaikan dengan piawaian elektrik dan spesifikasi operasi grid pelbagai negara. Kami menyokong pelarasan parameter, pengoptimuman fungsi dan peningkatan struktur, menyediakan penyelesaian sehenti eksklusif untuk pengguna global.

Senario Aplikasi Biasa

1. Talian Pengagihan Bandar dan Luar Bandar: Perlindungan sempadan untuk talian atas 10kV; berfungsi sebagai suis persempadanan pemilikan untuk talian cawangan yang berkhidmat kepada komuniti kediaman dan kilang.

2. Naik Taraf Automasi Grid: Membahagikan perlindungan dan peningkatan pintar untuk rangkaian pengedaran penuaan, membolehkan diagnosis kerosakan automatik dan pengasingan pada talian pengedaran.

3. Pengagihan Kuasa Perindustrian dan Perlombongan: Perlindungan talian masuk voltan tinggi untuk taman perindustrian, lombong dan projek petrokimia, memastikan operasi peralatan industri yang selamat dan stabil.

4. Sistem Pengagihan Pencawang: Perlindungan penyuap untuk pencawang bersaiz kecil dan sederhana, memenuhi keperluan automasi rangkaian pengedaran moden.

Kajian Kes Projek Dunia Sebenar

1. Latar Belakang Projek

Pada tahun 2024, projek peningkatan automasi grid luar bandar telah dilancarkan di wilayah China Timur. Talian pengedaran luar bandar tempatan tersebar secara meluas, dan kerosakan talian cawangan kerap berlaku; kerosakan satu titik dengan mudah boleh mencetuskan pemadaman di seluruh kawasan, memberi kesan teruk kepada penggunaan elektrik kediaman dan pengeluaran perindustrian luar bandar.

2. Penyelesaian Aplikasi

Projek itu melibatkan penggunaan kumpulan pemutus litar vakum dipasang pada tiang HUAJIDIAN 33kV di sempadan garisan cawangan dan di sepanjang bahagian saluran pengedaran utama. Sambungan gentian optik ke stesen induk automasi pengedaran tempatan membolehkan pemantauan masa nyata voltan talian, arus dan status operasi, serta operasi tersandung dan penutupan semula kerosakan automatik pintar.

3. Project Results

Berikutan pentauliahan peralatan, kelajuan tindak balas untuk kerosakan talian pengasingan bertambah baik sebanyak 90%, dan kerosakan cawangan tidak lagi mengganggu bekalan kuasa ke talian utama. Purata bilangan tahunan gangguan elektrik dalam grid serantau menurun daripada enam kepada kurang daripada satu, dan beban kerja manual untuk operasi dan penyelenggaraan grid menurun sebanyak 70%. Ini berjaya menyelesaikan isu kerosakan yang kerap dan penyelenggaraan sukar yang berkaitan dengan grid luar bandar yang semakin tua, dengan berkesan menyelesaikan peningkatan pintar.

Soalan Lazim

S1: Bolehkah pemutus litar vakum dipasang pada tiang HUAJIDIAN 33kV beroperasi dengan pasti di luar dalam persekitaran yang keras?

A1: Ya, boleh. Peranti ini mempunyai penutup yang tertutup sepenuhnya, kalis air dan kalis karat dengan komponen silikon luaran yang tahan UV dan noda. Dioptimumkan khusus untuk penempatan luar yang dipasang pada tiang, ia mampu menahan keadaan yang melampau—seperti suhu tinggi dan rendah, hujan lebat dan sinaran UV yang kuat—dan telah lulus ujian simulasi persekitaran luar yang ketat, memastikan hayat perkhidmatan yang panjang dan operasi jangka panjang yang hampir tanpa penyelenggaraan.

S2: Apakah kaedah komunikasi jauh yang disokong oleh produk untuk kawalan dan pengurusan pintar?

A2: Dilengkapi dengan pengawal pintar berbilang saluran, peranti ini menyokong tiga mod komunikasi jauh arus perdana: wayarles 4G, gentian optik dan pembawa talian kuasa (PLC). Ia disepadukan dengan lancar dengan stesen induk automasi pengedaran untuk membolehkan pensuisan jauh, penggera kerosakan masa nyata, statistik data operasi dan pemantauan peralatan jauh, memenuhi keperluan pembangunan grid pintar moden.

S3: Bolehkah produk disesuaikan untuk memenuhi piawaian elektrik negara yang berbeza?

A3: Ya. HUAJIDIAN menawarkan penyesuaian menyeluruh bagi parameter peranti, logik perlindungan, protokol komunikasi dan konfigurasi struktur untuk diselaraskan dengan piawaian elektrik dan spesifikasi grid pelbagai negara dan wilayah. Kami juga menyediakan dokumentasi pematuhan untuk memenuhi keperluan pelbagai projek kejuruteraan global.
