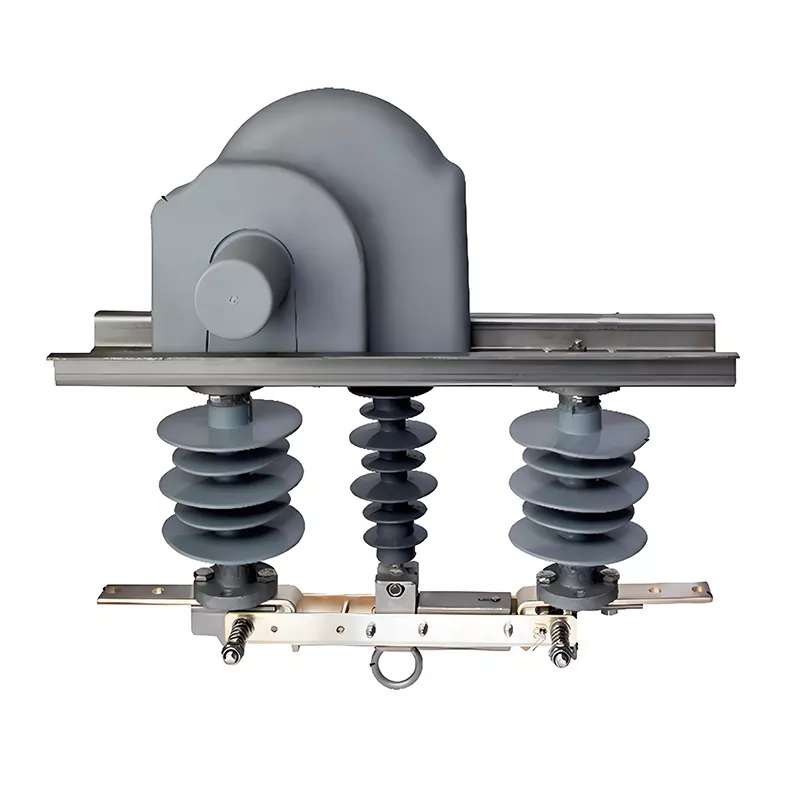

Suis Pengasingan Voltan Tinggi

Suis pengasingan voltan tinggi HUAJIDIAN ialah peranti pengasingan tanpa beban tanpa keupayaan pemadam arka. Fungsi utamanya adalah untuk mencipta jurang udara yang jelas dan boleh dilihat selepas pemutus litar dibuka, mengasingkan sumber kuasa secara fizikal dari bahagian beban untuk memastikan keselamatan kakitangan penyelenggaraan.

Sebagai peranti pengasingan pintar arus perdana untuk pengubahsuaian automasi pengagihan, ia boleh beroperasi secara bebas atau digabungkan dengan pemutus litar vakum dipasang tiang standard untuk membentuk unit bersepadu "pemutus litar + suis pengasingan". Dengan kepakaran mendalam dalam sektor peralatan kuasa luaran voltan sederhana China, kami menawarkan kedua-dua produk terpiawai dan penyelesaian tersuai yang mematuhi piawaian teknikal antarabangsa berkenaan voltan, penebat dan automasi.

Komponen Struktur Teras

1. Mekanisme Operasi Elektrik Kelabu / Pengawal Pintar yang dipasang di atas

Mempunyai motor terbina dalam, gear penghantaran dan modul kawalan. Ia menyokong operasi manual tempatan, pembukaan/penutupan elektrik, dan kawalan penghantaran jauh, membolehkan penyepaduan terus ke dalam sistem automasi pengedaran. Ia juga menyokong modul pilihan untuk isyarat kedudukan jauh dan petunjuk talian langsung, memenuhi keperluan grid pintar untuk "Empat Alat Jauh" (isyarat jauh, ukuran jauh, alat kawalan jauh dan pelarasan jauh).

2.

2. Sesendal Penebat

Fasa kiri dan kanan menggunakan penebat reban besar untuk menyokong litar konduktif, manakala fasa tengah menampilkan struktur reban kecil padat yang berfungsi sebagai sokongan penebat untuk suis pembumian dan mekanisme penghantaran, memudahkan pemasangan padat pada tiang utiliti.

3. Kenalan dan Terminal Konduktif

Diperbuat daripada aloi kekonduksian tinggi dan dirawat untuk rintangan kakisan dan pengoksidaan, memastikan kesinambungan litar yang stabil dalam persekitaran luar yang keras.

4. Cincin Angkat Tengah dan Struktur Interlock Spring

Membolehkan saling mengunci mekanikal antara operasi manual dan suis pembumian; mengunci kedudukan terbuka/tertutup untuk menghapuskan risiko operasi tidak sengaja.

Kelebihan Fungsi Utama

1. Pengasingan fizikal visual memastikan keselamatan penyelenggaraan

Selepas kuasa dimatikan, Suis Pengasingan Voltan Tinggi mencipta jurang udara yang berbeza, memisahkan sepenuhnya sumber kuasa daripada beban, dengan mematuhi piawaian keselamatan global untuk penyelenggaraan grid.

2. Tiga mod kawalan disesuaikan dengan pelbagai senario O&M

Pilihan manual, elektrik dan alat kawalan jauh tersedia; operasi terpusat jauh menggantikan pendakian tiang di tapak, dengan ketara mengurangkan risiko keselamatan yang berkaitan dengan operasi talian langsung.

3. Keserasian dengan sistem automasi pengedaran

Penghantaran masa nyata isyarat status terbuka/tertutup ke stesen induk automasi, memenuhi keperluan isyarat jauh untuk peningkatan penyembuhan diri grid pintar.

4. Modul berfungsi boleh dikembangkan

Aksesori pilihan termasuk penunjuk talian langsung, pemantauan kerosakan dan interlock anti-salah operasi, memenuhi keperluan pembinaan grid pintar yang pelbagai di seluruh wilayah yang berbeza.

5. Reka bentuk padat tiang dipasang

Struktur bangsal bersaiz kecil pada fasa tengah meminimumkan jumlah keseluruhan peralatan, membolehkan pemasangan pada tiang utiliti sedia ada tanpa memerlukan pendakap pelekap tambahan.

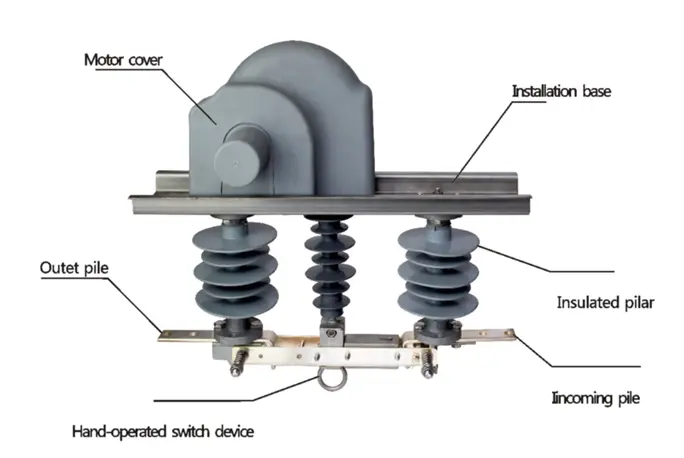

Perwakilan struktur

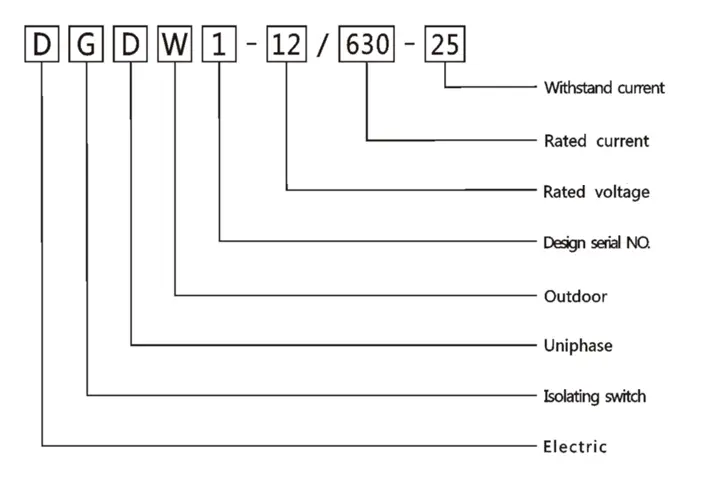

Jenis pengenalan

Parameter Teknikal Teras Piawai

Senario Aplikasi Utama

1. Digunakan bersama-sama dengan pemutus litar vakum yang dipasang pada tiang ZW8-12 atau ZW32-12 untuk memenuhi keperluan pengasingan mandatori untuk penyelenggaraan talian;

2. Membahagikan dan mencabangkan talian semasa peningkatan automasi rangkaian pengedaran bandar dan luar bandar, membolehkan pengasingan jauh bagi bahagian yang rosak;

3. Peranti pengasingan keselamatan khusus untuk penyelenggaraan dan penggantian peralatan pada talian utama dan cawangan atas 10kV bandar dan luar bandar.

Kes Pelaksanaan Dunia Sebenar

Pada tahun 2025, biro bekalan kuasa di Asia Tenggara melancarkan projek peningkatan rangkaian pengedaran pintar untuk kawasan luar bandar, meliputi 42 bandar dan kampung dan lebih 180 kilometer talian atas 10kV. Talian asal hanya dilengkapi dengan suis putus sambungan manual tradisional yang tidak mempunyai keupayaan kawalan jauh; kakitangan penyelenggaraan terpaksa memanjat tiang untuk operasi di tapak, mengakibatkan gangguan yang berpanjangan dan risiko keselamatan yang tinggi.

Kontraktor projek memilih Suis Pengasingan Voltan Tinggi pintar HUAJIDIAN, dipasangkan dengan pemutus litar vakum ZW32-12, untuk mewujudkan sistem talian keratan automatik. Sebanyak 126 unit telah dibekalkan, menampilkan pengubahsuaian tersuai untuk memenuhi piawaian kebangsaan tempatan bagi protokol penebat dan komunikasi.

Keputusan penting yang dicapai selepas satu tahun operasi bersambung grid:

1. Operasi penukaran talian dilakukan sepenuhnya melalui alat kawalan jauh dari pusat penghantaran, mengurangkan kekerapan kerja talian langsung di tapak sebanyak 85%;

2. Masa yang diperlukan untuk pengasingan kerosakan dan pemulihan kuasa telah dikurangkan daripada 2–3 jam kepada di bawah 3 minit, dengan ketara meningkatkan kebolehpercayaan bekalan kuasa;

3. Struktur jurang pengasingan yang boleh dilihat menghapuskan risiko kejutan elektrik semasa penyelenggaraan, mengakibatkan sifar insiden keselamatan sepanjang tahun.

Projek ini mengesahkan sepenuhnya kesesuaian produk untuk naik taraf grid luar negara dan menunjukkan keupayaan HUAJIDIAN dalam menyediakan perkhidmatan tersuai sehenti.

Perbandingan: Suis Putus Sambung Pintar HUAJIDIAN lwn Suis Putus Sambung Manual Standard

Keupayaan Pengilangan dan Perkhidmatan Penyesuaian

HUAJIDIAN mengendalikan kemudahan pembuatan bebas yang menyepadukan R&D, pengecapan, pemasangan dan ujian produk siap, dilengkapi sepenuhnya dengan radas ujian prestasi elektrik voltan tinggi yang komprehensif. Kami mengalu-alukan pelanggan global untuk menjadualkan lawatan di tapak ke barisan pengeluaran dan kemudahan ujian kami, dan untuk memilih sampel secara peribadi.

Kami menyokong penyesuaian menyeluruh berdasarkan piawaian kebangsaan: parameter penebat, protokol komunikasi, voltan operasi, struktur saling kunci mekanikal dan penarafan perlindungan kepungan semuanya boleh dilaraskan. Sama ada untuk perolehan pukal standard atau peralatan khusus projek khusus, pasukan teknikal kami menyediakan sokongan penyelesaian satu-satu; pertanyaan mengenai parameter, petikan, dan lukisan tersuai dialu-alukan pada bila-bila masa.

Soalan Lazim

S1: Bolehkah Suis Pengasingan Voltan Tinggi ini mengganggu arus beban dengan sendirinya, seperti pemutus litar vakum?

A1: Tidak. Peranti ini direka bentuk untuk operasi tanpa beban dan tidak mempunyai ruang pemadam arka. Pemutus litar vakum mesti terlebih dahulu mengganggu arus beban sebelum suis putus sambungan mewujudkan jurang pengasingan yang boleh dilihat. Bertukar di bawah beban adalah dilarang sama sekali untuk mengelakkan kemalangan litar pintas berkaitan arka; peranti ini mesti digunakan bersama-sama dengan pemutus litar yang dipasang pada tiang seperti ZW8-12 atau ZW32-12.

S2: Adakah alat kawalan jauh ciri standard atau adakah ia memerlukan penyesuaian tambahan?

A2: Mekanisme pengendalian elektrik dan antara muka komunikasi jauh datang standard dengan suis putus sambungan pintar HUAJIDIAN; isyarat jauh untuk status buka/tutup terbina dalam tanpa kos tambahan. Modul pilihan—seperti penunjuk talian langsung atau sambungan pemantauan kerosakan—boleh ditambah berdasarkan keperluan projek tertentu.

S3: Bolehkah parameter produk diubah suai untuk mematuhi piawaian elektrik di negara selain China?

A3: Ya. Sebagai pengilang profesional peralatan pengagihan kuasa voltan sederhana, kami menawarkan penyesuaian parameter penuh untuk memenuhi piawaian di seluruh dunia—termasuk arus undian, arus tahan masa singkat, jarak rayapan penebat, protokol komunikasi jauh dan voltan bekalan kuasa kawalan. Hanya sediakan spesifikasi elektrik rasmi tempatan, dan pasukan R&D kami akan mengoptimumkan struktur dan parameter produk untuk memastikan pematuhan dengan keperluan pensijilan serantau.
