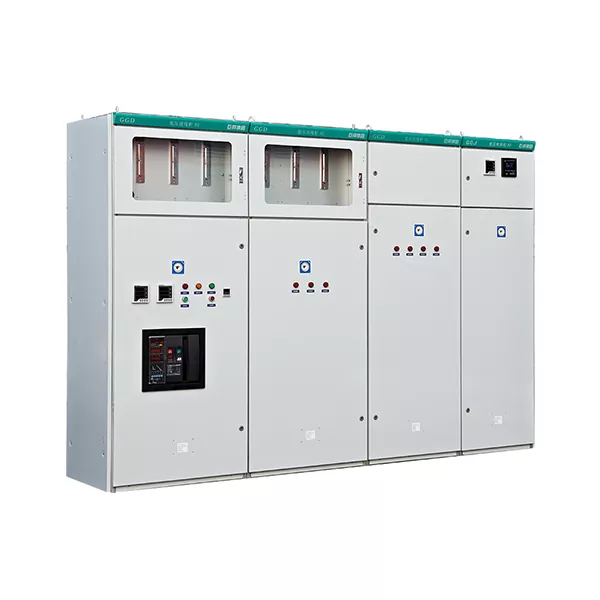

Alat Suis Voltan Rendah GGD

Alat suis voltan rendah HUAJIDIAN GGD menyepadukan dekad pengalaman pembuatan, barisan pengeluaran piawai dan kawalan kualiti yang ketat. Ia mengimbangi keselamatan, ketahanan dan keperluan untuk peningkatan pintar, memenuhi keperluan pengagihan kuasa merentas sektor industri, komersial, kediaman dan infrastruktur tenaga. Terbukti stabil dalam pelbagai projek dunia sebenar dan diperakui sepenuhnya, peralatan ini menawarkan pelanggan domestik dan antarabangsa penyelesaian yang kos efektif dan tahan lama untuk pengagihan kuasa voltan rendah.

Kami mengendalikan kemudahan pembuatan kami sendiri yang komprehensif, menampilkan bengkel kepingan logam, barisan pemasangan, dan kawalan kualiti proses penuh termasuk ujian penuaan kuasa hidup. Produk disertakan dengan pensijilan 3C lengkap, sijil pematuhan kilang dan skema sistem. Sebagai pembekal global yang dipercayai, kami menawarkan pilihan penyesuaian—seperti dimensi bukan standard, reka bentuk anti-karat/kalis letupan dan peningkatan pengedaran pintar—bersama-sama perkhidmatan hujung ke hujung termasuk tinjauan tapak, pengoptimuman penyelesaian dan panduan pemasangan. Banyak pelaksanaan projek yang berjaya mengesahkan kebolehpercayaan peralatan, termasuk keupayaan tahan litar pintas, pelbagai penilaian perlindungan dan pengasingan berpetak.

Gambaran Keseluruhan Produk

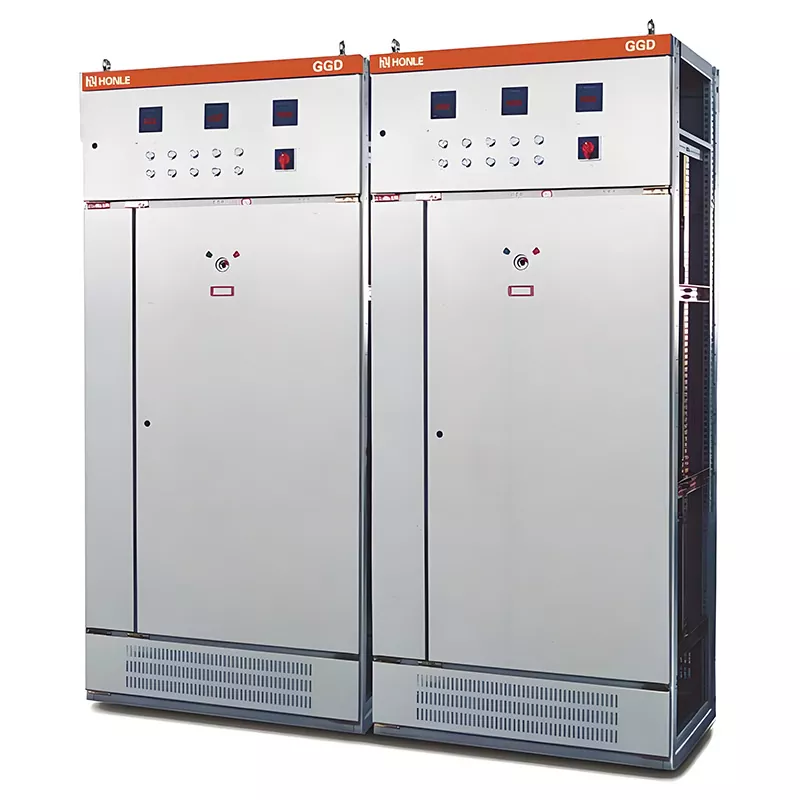

Siri GGD terdiri daripada kabinet pengedaran kuasa voltan rendah jenis tetap yang dibangunkan secara bebas oleh HUAJIDIAN, direka bentuk mematuhi standard kebangsaan GB7251 dan piawaian antarabangsa IEC60439:

1 Grid Kuasa Berkenaan: Kekerapan industri 50Hz, sistem pengagihan voltan berkadar 400V.

2 Julat Semasa: 630A–3150A; kapasiti bar bas utama sehingga 3150A (boleh laras atas permintaan).

3 Fungsi Teras: Pengagihan kuasa, beban lampau dan perlindungan litar pintas, dan kawalan mula/henti motor.

4 Konfigurasi Fleksibel: Boleh digabungkan dengan kabinet penyuap masuk, kabinet penyuap keluar dan kabinet pampasan kuasa reaktif untuk membentuk sistem pengagihan kuasa voltan rendah bersepadu.

5 Senario Aplikasi: Loji janakuasa, pencawang, tapak perindustrian dan perlombongan, kemudahan pemprosesan makanan, kompleks komersial dan bangunan kediaman bertingkat tinggi.

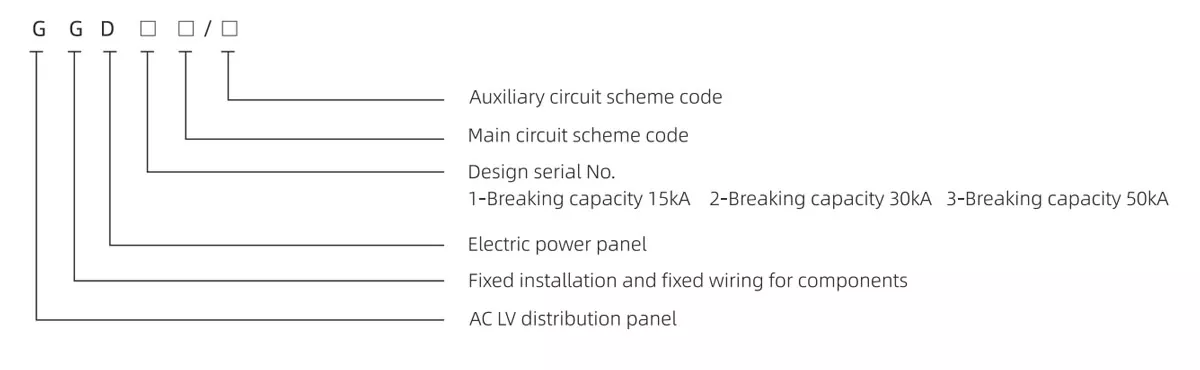

MODEL

Keupayaan Pengilangan HUAJIDIAN

1. Bengkel Logam Lembaran Khusus: Mengendalikan proses pemotongan, pembengkokan dan pembentukan kabinet.

2. Talian Pemasangan Komponen Khusus: Prosedur pemasangan standard untuk meminimumkan kesilapan manusia.

3. Pemeriksaan Bahan Masuk Komprehensif: Penapisan ketat bar bas kuprum, pemutus litar, plat keluli dan komponen penebat semasa masuk.

4. Ujian Pembakaran Dalam Produk Siap: Setiap kabinet menjalani ujian pembakaran berasaskan beban sebelum meninggalkan kilang untuk menghapuskan kerosakan terpendam.

5. Dokumentasi Penghantaran Lengkap: Setiap unit disertakan dengan sijil pematuhan kilang, pensijilan 3C penuh dan skema sistem primer dan sekunder yang disesuaikan.

Selain produk standard, kami menawarkan perkhidmatan penyesuaian sehenti: dimensi bukan standard, peningkatan untuk perlindungan anti-karat atau kalis letupan, dan pemasangan modul komunikasi jauh dan sistem pemantauan penggunaan tenaga. Kami juga menyediakan tinjauan di tapak, pengoptimuman skema dan panduan teknikal di tapak untuk pemasangan.

Spesifikasi Teknikal Utama

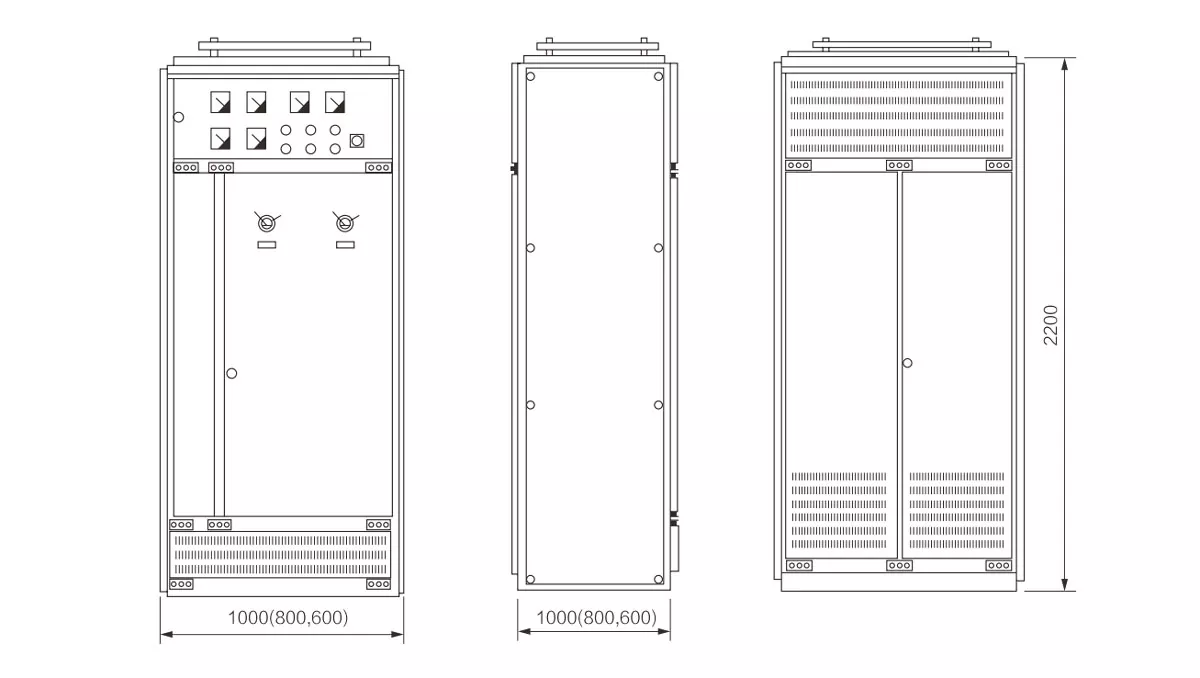

Reka Bentuk Struktur Kabinet Modular

1. Rangka dan Panel Kabinet

Profil struktur mempunyai lubang pelekap modular standard 20mm pra-gerudi dan menggunakan pemasangan berbolted dan bukannya kimpalan yang meluas; ini memastikan kekuatan mekanikal yang tinggi yang mampu menahan daya elektromagnet yang dihasilkan semasa kejadian litar pintas. Pintu kabinet dan panel sisi dibina daripada keluli gulung sejuk 1.5–2.0mm berkualiti tinggi, dirawat dengan proses dwi-lapisan (penyingkiran fosfat/karat diikuti dengan salutan serbuk elektrostatik epoksi) untuk memastikan rintangan asid dan alkali serta ketahanan jangka panjang terhadap pengelupasan atau pengaratan.

2. Petak Busbar Atas

Ruang basbar bebas yang dimeterai di bahagian atas menempatkan bar bas utama tembaga T2 yang dilindungi oleh pengapit busbar PPO kalis api (dinilaikan untuk rintangan haba 120°C). Petak terpencil ini mengandungi kemungkinan kerosakan bar bas, menghalang kerosakan pada komponen yang terdapat dalam bahagian di bawah.

3. Petak Unit Fungsian Depan

Kawasan operasi menghadap ke hadapan dibahagikan kepada bahagian melihat instrumen dan bahagian operasi suis; tetingkap lutsinar membolehkan instrumen membaca dan menyemak status pensuisan tanpa membuka pintu. Ia menyepadukan pemutus litar, penyentuh, instrumen dan lampu penunjuk untuk memudahkan pengagihan kuasa berbilang litar.

4. Petak Kabel Bawah

Ruang pendawaian bebas di bahagian bawah menampilkan port masuk/keluar kabel pra-potong dan louvers pengudaraan. Pendawaian kuasa dan kawalan disalurkan secara berasingan untuk mengelakkan gangguan semasa penyelenggaraan, manakala lubang pengudaraan padat di pangkalan terus menurunkan suhu operasi dalaman.

Kelebihan Produk Teras

1. Prestasi Keselamatan Litar pintas Unggul

Alat suis voltan rendah GGD menyokong arus tahan masa yang singkat sehingga 50kA; busbar dan pemilihan komponen telah menjalani ujian simulasi untuk kenaikan suhu litar pintas. Sekiranya berlaku litar pintas secara tiba-tiba, struktur kabinet kekal tidak cacat dan busbar tembaga tidak cair, dengan ketara mengurangkan risiko kebakaran dalam sistem pengagihan kuasa. Ini menjadikannya sesuai untuk kemudahan dengan beban impuls berkuasa tinggi, seperti loji peleburan dan tapak industri berat.

2. Pengasingan Berpetak dan Perlindungan Kejutan Elektrik Komprehensif

Perlindungan IP30 standard menghalang kemasukan objek asing pepejal yang lebih besar daripada 2.5mm dan sentuhan jari secara tidak sengaja dengan bahagian hidup. Bar bas, unit berfungsi dan petak kabel diasingkan sepenuhnya, memastikan kerosakan dalam satu zon tidak merebak ke zon lain. Ciri pemotongan kuasa interlock pintu pilihan menghapuskan risiko kejutan elektrik semasa penyelenggaraan.

3. Reka bentuk akses hadapan untuk pengembangan dan pengubahsuaian kos rendah

Menampilkan susun atur akses hadapan penuh, semua komponen dipasang di hadapan; menggantikan bahagian atau kabel penghalaan tidak memerlukan menanggalkan panel belakang. Lubang pelekap modular standard membolehkan pengembangan kapasiti masa hadapan tanpa pengubahsuaian bingkai, mengurangkan kos yang berkaitan dengan masa henti dan pemasangan semula.

4. Julat suhu yang luas, sesuai untuk keadaan operasi yang keras

Alat suis voltan rendah GGD standard sesuai untuk persekitaran konvensional antara -5°C hingga +40°C. Kepungan bertaraf IP54 yang dinaik taraf direka bentuk untuk persekitaran yang mempunyai kelembapan tinggi, berdebu atau menghakis—seperti loji kimia dan garaj tempat letak kereta bawah tanah—memastikan operasi yang stabil walaupun di kawasan yang mempunyai turun naik suhu yang ketara.

Senario Aplikasi

1. Sektor Perindustrian: Metalurgi dan perlombongan, loji pembuatan jentera, taman industri kimia, dan bengkel pemprosesan makanan; pengagihan kuasa dan kawalan untuk alatan mesin, pemampat udara dan motor kipas.

2. Bangunan Komersial & Kediaman: Kompleks kediaman bertingkat tinggi, kompleks komersial dan bilik pengedaran bawah tanah bangunan pejabat; bekalan kuasa dan kawalan untuk lampu, penyaman udara pusat, dan pam api.

3. Infrastruktur Kuasa: Loji janakuasa bersaiz kecil hingga sederhana dan pencawang serantau; sistem pengagihan kuasa lengkap voltan rendah untuk peralatan loji tambahan.

Kes Projek Dunia Sebenar

1. Projek GGD Berkapasiti Pemecah Tinggi 50kA untuk Peleburan Gansu

Sebuah peleburan logam bukan ferus di Barat Laut China memperoleh 48 unit suis GGD berkapasiti tinggi HUAJIDIAN 1200A untuk berfungsi sebagai kabinet pengedaran utama untuk bengkelnya, di mana kemudahan itu menghadapi lonjakan arus beban tinggi dan keperluan perlindungan litar pintas yang ketat. Peralatan telah beroperasi secara berterusan selama tiga tahun tanpa ubah bentuk kepungan atau kerosakan terlalu panas bar bas; pasukan kami mengendalikan keseluruhan proses, termasuk tinjauan tapak, pengoptimuman penyelesaian dan panduan pemasangan di tapak.

2. Projek GGD Tahan Kakisan IP54 untuk Taman Kimia Pantai

Sebuah stesen pam bawah tanah di taman kimia pantai memperoleh 26 unit alat suis tahan kakisan IP54 yang disesuaikan untuk menahan kelembapan tinggi dan gas menghakis. Kami menaik taraf proses salutan dan memasang kelenjar kabel tertutup; peralatan telah beroperasi secara stabil selama 24 bulan tanpa sebarang isu berkaitan karat atau degradasi penebat.

Soalan Lazim

S1: Apakah perkhidmatan penyesuaian yang disokong oleh alat suis voltan rendah HUAJIDIAN GGD?

A1: Tiga bidang penyesuaian utama: ① Penyesuaian dimensi: Melaraskan dimensi kabinet (panjang, lebar, tinggi) agar sesuai dengan ruang khusus bilik pengagihan kuasa; ② Peningkatan perlindungan: Penarafan IP40/IP54, salutan anti-karat, dan tetulang struktur kalis letupan, sesuai untuk loji kimia dan operasi perlombongan; ③ Peningkatan pintar: Prapemasangan keupayaan komunikasi jauh, pemantauan penggunaan tenaga, dan peranti pampasan kuasa reaktif automatik. Perkhidmatan percuma termasuk tinjauan di tapak, pengoptimuman lukisan dan panduan pemasangan di tapak.

S2: Apakah dokumen kelayakan yang disertakan dengan penghantaran setiap unit HUAJIDIAN GGD?

J2: Satu set lengkap dokumentasi rasmi disediakan semasa penghantaran: sijil pematuhan kilang, laporan pensijilan mandatori 3C penuh, skema sistem elektrik, rajah susun atur bar bas dan senarai terperinci spesifikasi komponen. Semua dokumentasi memenuhi piawaian penerimaan grid kuasa domestik dan keperluan untuk tender projek luar negara.

S3: Apakah perbezaan persekitaran antara kabinet IP30 standard dan kabinet IP54 pilihan?

A3: Model standard IP30 sesuai untuk bilik pengedaran yang bersih dan kering di stesen janakuasa, bangunan pejabat dan loji jentera am, menawarkan perlindungan terutamanya terhadap objek pepejal yang besar. Model IP54 menawarkan perlindungan terhadap percikan air dan habuk halus, menjadikannya sesuai untuk persekitaran lembap atau menghakis seperti bilik pam bawah tanah, loji kimia pantai dan tapak perlombongan berdebu; unit ini mempunyai gasket pengedap, saluran keluar kabel kalis air dan salutan anti-karat yang dipertingkatkan.
