Kabinet Pengagihan Elektrik Voltan Rendah

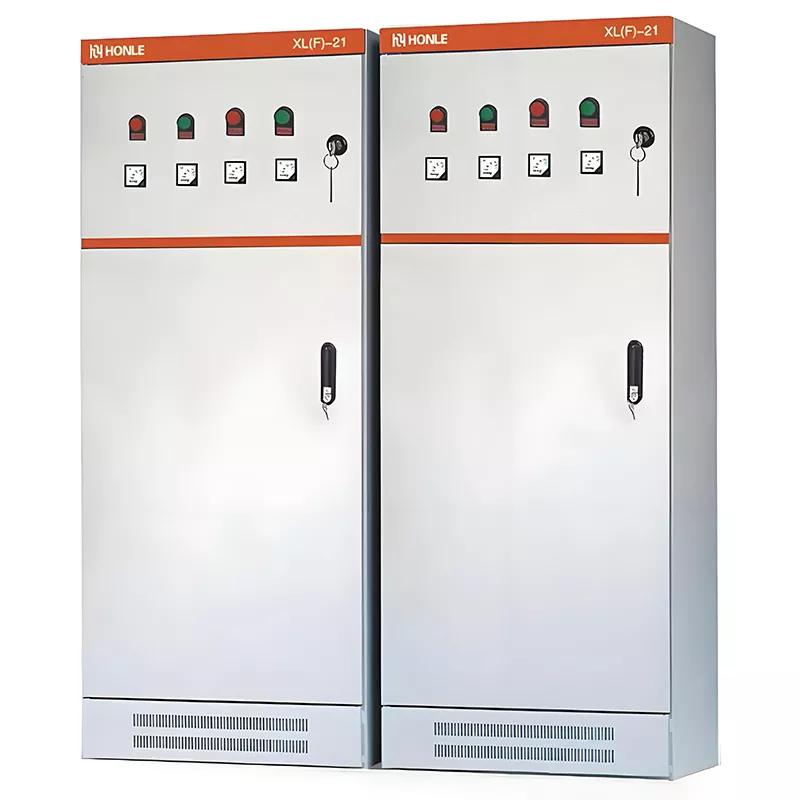

Kabinet Agihan Elektrik Voltan Rendah XL(F)-21 tersuai HUAJIDIAN menampilkan penutup kelabu-putih klasik dengan jalur aksen oren di bahagian atas. Pintu kabinet dibahagikan kepada bahagian pengendalian atas dan petak peralatan tertutup bawah, dengan pintu berkunci memastikan keselamatan operasi. Louver pengudaraan bersepadu di bahagian bawah menyediakan kedua-dua pelesapan haba dan perlindungan habuk.

Panel hadapan datang standard dengan penunjuk status merah/hijau (operasi/kesalahan), meter voltan dan arus, dan suis kunci kawalan induk, membenarkan pemantauan masa nyata status litar tanpa membuka kabinet. Pemasangan adalah fleksibel, menyokong peletakan kendiri yang dipasang di dinding atau konfigurasi modular sebelah menyebelah, menjadikannya sesuai untuk projek pengagihan kuasa berbilang litar berkapasiti tinggi.

Sebagai pembekal global peralatan pengagihan kuasa, HUAJIDIAN mengendalikan kilangnya sendiri, dengan tegas mematuhi piawaian GB/T 7251.12-2013 dan IEC 60439. Dengan rekod prestasi pelaksanaan projek yang berjaya, kabinet sangat sesuai untuk persekitaran seperti loji industri yang berdebu, bangunan komersial dan infrastruktur perbandaran, memenuhi keperluan keselamatan sepenuhnya untuk aplikasi elektrik industri dan awam.

MODEL

Parameter Teknikal Teras

GAMBAR TERPERINCI

Kelebihan Produk Utama

1. Struktur Louver Kalis Habuk Dinaik Taraf

Tidak seperti kabinet XL-21 standard, model XL(F) menampilkan pengedap yang dioptimumkan pada sambungan kabinet dan louvers bawah yang dipertingkatkan. Reka bentuk ini memastikan pengudaraan sambil menyekat habuk dan lembapan, dengan itu mengurangkan risiko litar pintas dan penuaan komponen—menjadikannya sesuai untuk bengkel berdebu dalam industri seperti tuangan, tekstil dan pemesinan.

2. Sistem Perlindungan Keselamatan Berbilang Lapisan

Perlindungan dwi (lebih beban, litar pintas dan kebocoran bumi) untuk kedua-dua pemutus litar utama dan cawangan, menampilkan lampu penunjuk kerosakan merah untuk amaran visual serta-merta mengenai anomali litar; pembumian bebas untuk pintu kabinet, bingkai, dan bar bas tembaga, digabungkan dengan reka bentuk tanah neutral yang dipisahkan, menghapuskan risiko kepungan kabinet menjadi hidup; mekanisme dwi-kunci (kunci kawalan induk + kunci pintu mekanikal) memastikan kuasa dikunci semasa penyelenggaraan, mengelakkan operasi tidak sengaja semasa hidup.

3. Bar Tembaga Ketulenan Tinggi yang cekap tenaga dan Tahan Lama

Konfigurasi piawai menggunakan bar bas tembaga tegar Standard Nasional (GB) TMY, menawarkan kekonduksian unggul dan kapasiti pembawa arus yang tinggi, memastikan penjanaan haba yang minimum semasa operasi beban penuh jangka panjang; perforasi busbar standard dan pendawaian cawangan tersusun mengurangkan rintangan sentuhan, dengan itu meminimumkan kehilangan tenaga dan kos elektrik dari semasa ke semasa.

4. Pilihan Penyesuaian dan Bekalan Fleksibel

Kilang HUAJIDIAN menyokong dua model bekalan: kabinet dipasang sepenuhnya yang diprapasang dengan komponen Standard Kebangsaan, atau penjualan kabinet kosong disertai dengan set lengkap bahan tambahan (bar bas tembaga, kunci pintu, rel pelekap); dimensi kabinet, penarafan perlindungan dan litar dalaman semuanya boleh disesuaikan dengan keperluan tertentu.

Keadaan Persekitaran Berkenaan

1. Suhu ambien: -5°C hingga +40°C; Suhu purata 24 jam tidak melebihi 35°C;

2. Ketinggian pemasangan: ≤2000m; penyelesaian derating tersedia untuk aplikasi altitud tinggi;

3. Kelembapan ambien: Kelembapan relatif ≤90% (pada 20°C, tanpa pemeluwapan); kipas penyahlembapan boleh dipasang untuk persekitaran bengkel lembap;

4. Senario terlarang: Bukan untuk kegunaan luar; tidak sesuai untuk persekitaran dengan gas yang sangat menghakis atau atmosfera mudah terbakar/meletup; kabinet kalis letupan khusus diperlukan untuk zon bahaya letupan.

Kajian Kes Aplikasi Dunia sebenar

Kes 1: Bengkel Pemutaran Tekstil Berskala Besar (Persekitaran Industri dengan Habuk)

Sebuah pengeluar tekstil domestik utama membeli 16 unit HUAJIDIAN XL(F)-21 400A Kabinet Pengagihan Elektrik Voltan Rendah untuk digunakan dalam barisan pengeluaran berputar mereka. Bengkel ini menghasilkan sejumlah besar serat kapas dan habuk sepanjang tahun; terima kasih kepada louvers kalis habuk IP30 yang dinaik taraf, peralatan beroperasi secara berterusan selama setahun tanpa pengumpulan habuk atau kegagalan litar pintas, mengurangkan kekerapan penyelenggaraan sebanyak 60% berbanding unit XL-21 standard. Berbilang kabinet disambungkan selari dengan mengawal 48 mesin berputar secara berpusat, memudahkan pemantauan bersepadu dan penyelesaian masalah pantas.

Kajian Kes 2: Bangunan Pejabat Komersial Bercampur Bertingkat (Senario Infrastruktur Awam)

Sebuah bangunan pejabat komersial 22 tingkat dilengkapi dengan lapan kabinet pengagihan kuasa utama HUAJIDIAN 630A dan dua puluh empat kabinet pengagihan cawangan. Persekitaran dalaman sesuai dengan penarafan perlindungan IP30 standard, manakala instrumen visual menghadap ke hadapan mengurangkan beban kerja untuk pemeriksaan rutin. Reka bentuk pembumian bebas menghalang elektrik statik daripada mengganggu elektronik pejabat yang sensitif, dan struktur yang berdiri di lantai, bersebelahan dengan dinding sesuai dengan sempurna ke dalam aci riser elektrik yang sempit bangunan.

Soalan Lazim

S1: Apakah perbezaan utama antara kabinet kalis debu XL (F)-21 dan kabinet pengedaran XL-21 standard?

J: XL (F)-21 ialah model kalis habuk yang dinaik taraf HUAJIDIAN; ia menampilkan jalur pengedap pada jahitan kabinet dan louvers kalis habuk yang dioptimumkan di pangkalan, menawarkan rintangan habuk yang unggul—sesuai untuk bengkel berdebu seperti kemudahan tekstil atau tuangan. XL-21 standard hanya menawarkan perlindungan IP30 asas tanpa kalis habuk yang diperkukuh, menjadikannya lebih sesuai untuk persekitaran yang bersih seperti bangunan pejabat.

S2: Apakah kapasiti arus maksimum dan bilangan litar cawangan untuk kabinet pengedaran elektrik voltan rendah standard? Bolehkah kapasiti diperluaskan?

J: Kabinet standard menyokong penarafan suis utama sehingga 630A dan boleh memuatkan 6 hingga 12 litar cawangan bergantung pada lebar kabinet. Untuk keperluan kapasiti yang lebih tinggi, beberapa kabinet boleh disambung secara selari tanpa memerlukan pengubahsuaian struktur tambahan.

S3: Adakah mungkin untuk membeli hanya kabinet kosong dan memasang komponen sendiri? Apakah aksesori yang disertakan?

J: HUAJIDIAN menawarkan kabinet kosong XL (F)-21 untuk pembelian berasingan, lengkap dengan aksesori pemasangan seperti bar bas tembaga TMY, kunci anti-kecurian, rel DIN dan blok terminal. Saiz standard sedia ada, dan kabinet bukan standard juga boleh disesuaikan mengikut lukisan anda.
