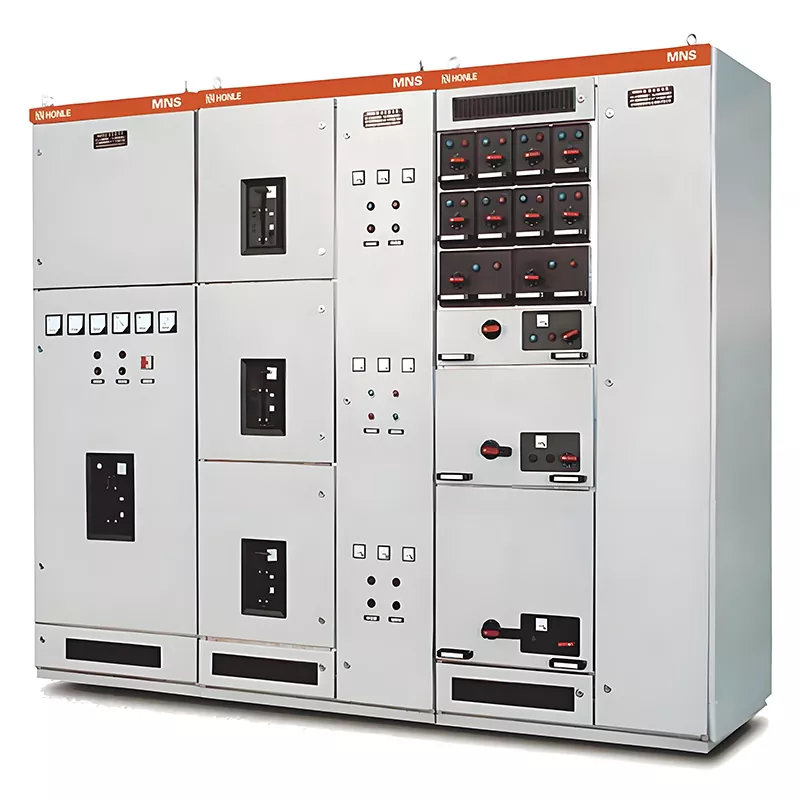

Alat Suis Voltan Rendah MNS

Pengagihan kuasa yang stabil adalah asas untuk kelancaran operasi kilang dan bangunan; suis boleh ditarik balik voltan rendah secara langsung menentukan keselamatan, kecekapan operasi dan tahap kecerdasan keseluruhan rangkaian kuasa. HUAJIDIAN membangunkan suis voltan rendah MNS bersama siri GCK dan MNS, mengoptimumkan reka bentuk berdasarkan pengalaman industri selama bertahun-tahun dan maklum balas pelanggan global.

Peralatan ini serasi dengan sistem kuasa AC tiga fasa 50/60Hz (voltan terkadar 380V/400V/690V) dan digunakan untuk penghantaran dan pengagihan kuasa, kawalan motor dan pampasan kuasa reaktif. Tidak seperti kabinet tetap tradisional, struktur laci boleh ditarik balik secara fizikal mengasingkan unit berfungsi daripada litar utama. Unit yang rosak boleh ditarik balik untuk penyelenggaraan secara individu tanpa mematikan keseluruhan kabinet, dengan ketara mengurangkan risiko masa henti talian pengeluaran.

Kelebihan Produk Utama

1. Susun Atur Kabinet Terpiawai dan Bermodul

Alat suis voltan rendah MNS menggunakan pemasangan modular bersatu; busbar utama dan cawangan disusun dalam zon berasingan, menyokong pendawaian mendatar dan menegak. Litar laci dan modul berfungsi boleh ditambah atau dikeluarkan secara fleksibel berdasarkan keperluan beban di tapak tanpa memerlukan reka bentuk semula kabinet tersuai. Ini memendekkan masa pengeluaran dan penghantaran dengan ketara, menjadikannya ideal untuk pembesaran loji berperingkat dan projek pengubahsuaian bangunan.

2. Perlindungan IP41 Tinggi + Struktur Boleh Tarik Terpencil, Selamat

Kabinet mempunyai penarafan perlindungan IP41, menyekat objek asing pepejal yang lebih besar daripada 1mm dan menghalang kemasukan habuk dan sentuhan tidak sengaja dengan bahagian hidup. Laci bebas memastikan pengasingan fizikal antara unit dan litar utama; penyelenggaraan melibatkan menarik balik hanya laci yang rosak, dengan itu mengelakkan gangguan bekalan elektrik yang meluas dan meningkatkan keselamatan operasi.

3. Keupayaan Menahan Litar pintas yang Luar Biasa

Bar bas utama mempunyai arus operasi berkadar maksimum 6300A, arus tahan masa singkat 100kA/1s, dan arus tahan puncak 220kA/0.1s. Bar bas cawangan tersedia dalam versi standard dan bertetulang: jenis standard menahan arus puncak 105kA/0.1s, manakala jenis bertetulang mencapai 176kA/0.1s. Sekiranya berlaku kerosakan litar pintas, struktur kabinet dan bar bas menentang ubah bentuk dan mengelakkan kebocoran arka, memastikan kestabilan grid.

4. Antara Muka Terpelihara untuk Pengembangan Pemantauan Pintar

Semua unit suis voltan rendah MNS datang standard dengan antara muka komunikasi komputer, membolehkan penyepaduan dengan platform automasi kilang, sistem pengagihan kuasa bangunan pintar dan sistem kawalan terpusat loji kuasa. Dalam persekitaran yang sangat automatik—seperti loji petrokimia dan stesen janakuasa haba—unit ini memudahkan pemerolehan data jauh, pemantauan operasi dan amaran awal kerosakan, menyokong penciptaan rangkaian pengagihan kuasa pintar tanpa pemandu.

Parameter Teknikal Asas

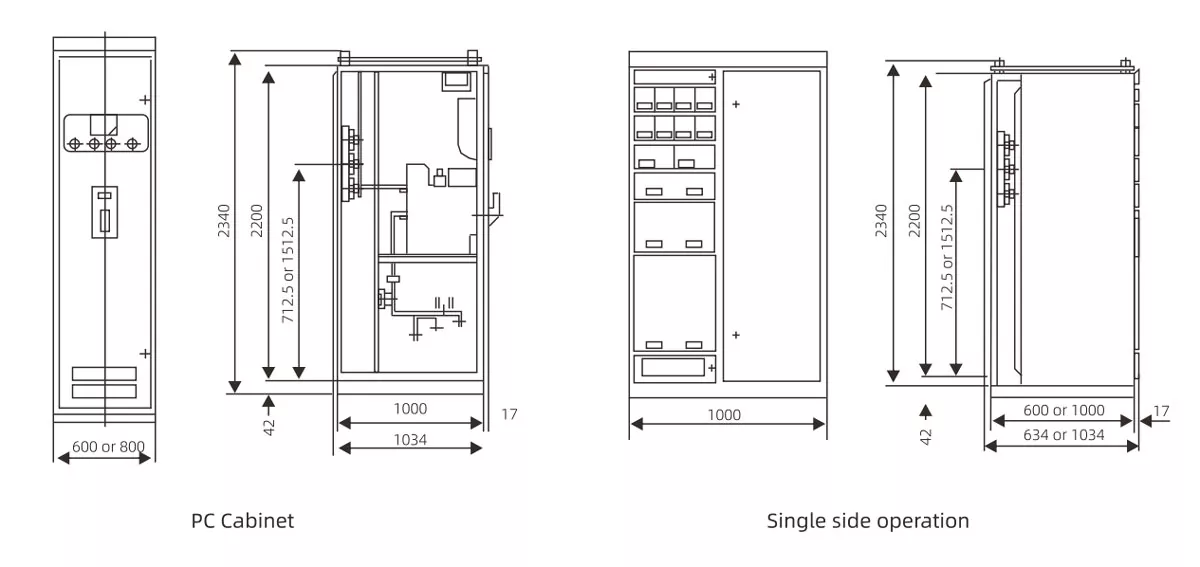

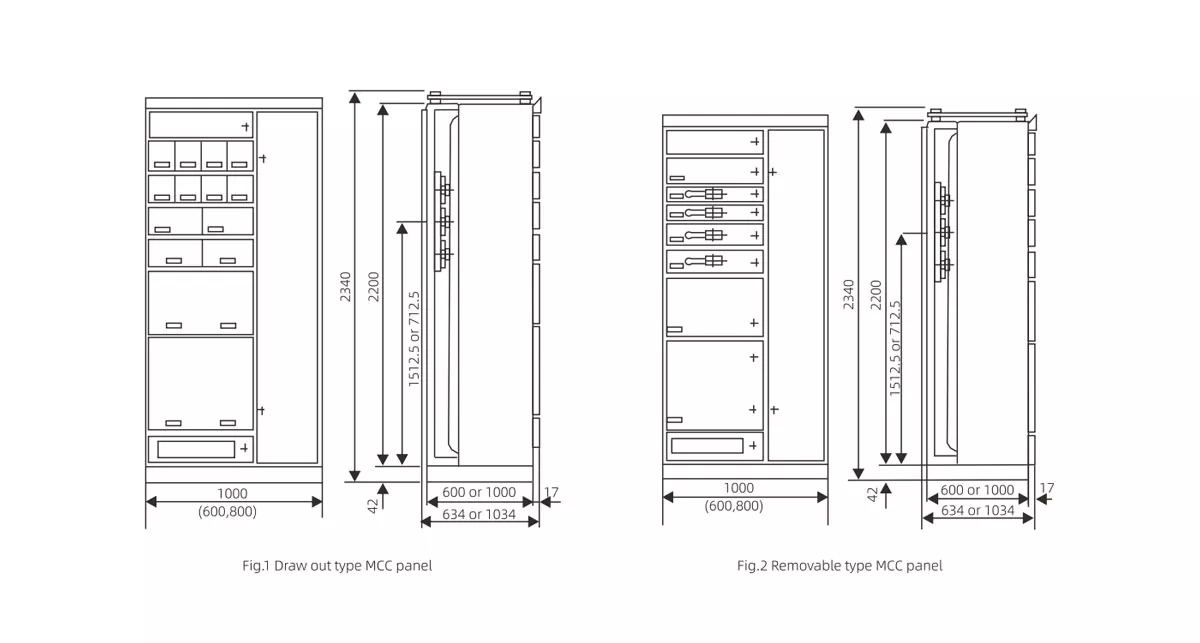

STRUKTUR DALAMAN

Keadaan Persekitaran Berkenaan

1. Suhu ambien: -5°C hingga +40°C; Suhu purata 24 jam tidak melebihi 35°C

2. Ketinggian pemasangan: ≤2000 meter; untuk kegunaan dalaman sahaja

3. Kelembapan: Kelembapan relatif ≤50% pada 40°C; kelembapan maksimum 90% pada 20°C; dilengkapi dengan ciri anti-kondensasi untuk mengendalikan turun naik suhu

4. Ketegakan pemasangan: Kecondongan kabinet tidak melebihi 5°

5. Tapak operasi: Pemasangan di kawasan yang mengandungi media mudah terbakar/meletup, getaran teruk atau gas kimia yang menghakis adalah dilarang

Aplikasi Berbilang Industri dan Kes Projek Dunia Sebenar

Kes 1: Projek Pengagihan Tenaga untuk Pangkalan Petrokimia Berskala Besar di China Timur

Kemudahan pemprosesan kimia dengan pengeluaran tahunan sebanyak 1.2 juta tan menggunakan 28 unit suis voltan rendah HUAJIDIAN MNS. Berfungsi sebagai pusat kawalan motor bengkel, sistem ini memastikan bekalan kuasa berterusan ke saluran reaksi dan pam pemindahan. Kabinet bertaraf IP41 dengan berkesan mengasingkan habuk kimia, bar bas yang diperkukuh menahan arus lonjakan daripada permulaan motor, dan antara muka komunikasi berintegrasi dengan sistem kawalan DCS kilang; sistem telah beroperasi secara stabil selama tiga tahun tanpa sebarang insiden litar pintas.

Kajian Kes 2: Sistem Kuasa Bantu untuk Loji Kuasa Terma 300MW

Dilengkapi dengan 35 unit suis GCS untuk mengagihkan kuasa kepada sistem tambahan seperti bekalan air, penyahsulfuran dan unit penyingkiran habuk. Bar bas utama 6300A menyokong operasi beban penuh, manakala keupayaan tahan litar pintas yang tinggi mengurangkan turun naik grid semasa unit permulaan dan penutupan. Antara muka pintar bersambung terus ke platform kawalan pusat loji, membolehkan penggera kerosakan masa nyata.

HUAJIDIAN: Kekuatan Korporat dan Jaminan Kualiti

Ditubuhkan di Wenzhou, Zhejiang pada tahun 1998, jenama itu menawarkan rangkaian komprehensif produk penghantaran dan pengedaran kuasa, termasuk suis voltan rendah, unit utama gelang (RMU), pengubah, penstabil voltan dan pemutus litar.

Sebagai pembekal jangka panjang untuk projek EPC domestik dan antarabangsa, syarikat itu memegang pensijilan sistem pengurusan kualiti ISO9001 dan pensijilan keselamatan CE. Kami mengendalikan kilang piawai kami sendiri dengan proses pemeriksaan kualiti yang lengkap, meliputi bahan mentah, barangan separuh siap, dan produk siap; setiap unit suis menjalani ujian prestasi elektrik yang komprehensif sebelum meninggalkan kilang.

Pasukan teknikal profesional kami menyediakan perkhidmatan sehenti, termasuk reka bentuk skim pengagihan kuasa, panduan pemasangan di tapak dan sokongan teknikal sepanjang hayat. Komited terhadap kualiti dahulu, produk kami dieksport ke pasaran seluruh dunia.

Soalan Lazim

S1: Bolehkah suis suis voltan rendah HUAJIDIAN MNS dikembangkan kemudian, dan apakah bilangan maksimum litar seunit?

J1: Alat suis mempunyai reka bentuk modular sepenuhnya, membolehkan penambahan atau pengalihan unit laci berfungsi yang fleksibel walaupun selepas pemasangan di tapak. Tidak perlu menggantikan bingkai kabinet; hanya memasang modul laci tambahan sudah memadai. Bar bas utama dan cawangan dilengkapi dengan antara muka pengembangan yang dikhaskan, dengan ketara mengurangkan masa dan kos peningkatan sistem.

S2: Bagaimanakah saya harus memilih antara busbar cawangan standard dan bertetulang untuk sistem GCS?

A2: Bar cawangan standard menawarkan penarafan tahan puncak 105kA/0.1s, sesuai untuk aplikasi beban ringan seperti bangunan pejabat dan kilang tekstil. Versi diperkukuh tahan 176kA/0.1s, menjadikannya sesuai untuk persekitaran litar pintas berimpak tinggi yang terdapat di loji petrokimia, kemudahan metalurgi dan loji kuasa besar. Pasukan teknikal kami boleh mengesyorkan spesifikasi bar bas yang sesuai secara percuma berdasarkan parameter semasa litar pintas tapak anda.

S3: Adakah alat suis voltan rendah MNS menyokong fungsi pemantauan pintar tersuai, dan protokol komunikasi manakah yang serasi?

A3: Semua kabinet mempunyai antara muka komunikasi bebas yang dikhaskan dan menyokong pemasangan modul pemantauan pintar tersuai. Serasi dengan protokol komunikasi arus perdana dalam industri kuasa, ia membolehkan penghantaran data jauh—termasuk voltan, arus, suhu kabinet dan isyarat kerosakan—serta kawalan jauh dan amaran anomali. Penyelesaian untuk pendawaian sekunder dan penyepaduan dengan sistem pemantauan juga boleh disediakan atas permintaan.

Parameter teknikal litar utama (seperti Dw45)

Nota:

1. Arus busbar menegak adalah sangat sehingga 2000A@+35℃; (+40℃ with cooler)

2. Tahap Perlindungan lP54 diambil kira untuk reka bentuk khas jika diperlukan
